Деревянные двутавровые балки
Преимущества использования двутавровых балок: Выгодные цены. Скорость монтажа перекрытия минимальна. Не требуется применения спецтехники и тяжелых подъемных механизмов в отличие от использования монолитных железобетонных плит. Стабильность и жесткость деревянных перекрытий. Деревянные балки не подвержены усадке, вздутию, кручению, не скрипят. Легкость конструкции. Масса 1 погонного метра балки составляет 3-4кг. Есть возможность прокладки коммуникаций внутри конструкции без ущерба несущей способности балки. В обычных системах перекрытий такой возможности либо нет, либо она ограничена. Возможность строительства в зимнее время.
Применяются для устройства ПЕРЕКРЫТИЙ и СТРОПИЛ в каркасных, брусовых, бревенчатых и кирпичных домах: перекрытия домов, перекрытия полов, межэтажные перекрытия, стены, перекрытия по деревянным балкам.
Для увеличения пролётов производятся специальные двутавровые балки из бруса ЛВЛ.
Двутавровая балка — это готовое изделие (балка перекрытия, балка двутавровая, деревянная балка) покрывается атмосфероустойчивой, вододисперсионной краской. Торцы обрабатываются эластичным, водонепроницаемым лаком.
Конструктивно двутавровая балка перекрытия состоит из верхних и нижних полок и фанерной стенки. Полки изготавливаются из бруса хвойных пород северного спила по ГОСТ 9463 не ниже II сорта. Стенка изготавливается из фанеры марки ФСФ по ГОСТ 3916.1 и ГОСТ 3916.2, толщиной 27 — 30 мм. Полки балок склеиваются со стенкой на двойной зубчатый шип водостойким клеем «Клейбит»D3, D4.
А вот как клеят деревянные балки в авиастроении:Лонжерон, бывает различных конструкций: сплошной, переклееный, коробчатый, двутавровый, двойной двутавровый, швелерный. Крыло может иметь и два лонжерона.Переклееный лонжерон представляет собой набор вертикально или горизонтально склееных реек. Швелерный — верхняя и нижняя полки лонжерона(полка — состоит из горизонтального набора реек склееных между собой) и склеиваються между собой стнекой(авиационной фанерой — которая по всей длине полки приклеиваеться к лонжерону). Коробчатый — аналог предыдущему но закрываеться еще одной стенкой лонжерона с противоположной стороны, напоминает короб. Так же в составе коробы присутствую стойки, не большие вертикальные отрезки доски установленные между верхней и нижней полкой лонжерона, по всей длине лонжерона, через определенное расстояние между собой. Сплошной или переклееный лонжерон устанавливаеться на крылья небольшого размаха, и в том случае когда выгрыш в весе и прочности не столь важен как например применять коробчатый.На больший размах крыла ставят двойной двутавровый. Давайте разберем пример изготовления коробчатого лонжерона. V — Образность лонжерону задается следующим образом. На рабочей поверхности задаете при помощи подручных средств(например отрезки доски) V — образность крыла, как на рисунке.
Далее, рейки заданной толщины, согласно чертежам клеються по три-четыре штуки за один раз, и прижимаются к этой приспособе сохраняя V — образность при помощи струбцин. Таким же образом только сплошным методом клеиться переклееный лонжерон. Вот так.
Полка готова, с нужной нам V — образностью, аналогичным образом можно задать загнутость в обе стороны, только нам придется эту полку еще распилить на рейки в другой плоскости и зададим V — образность в другой плоскости, это не часто встречается, и то только на вторых — вспомогательных лонжеронов крыла. Аналогично делаем вторую полку.
Все клеиться и у нас получиться каркас коробчатого лонжерона, осталось с обоих сторон установить установить фанеру.
Дополнительно — таблица:

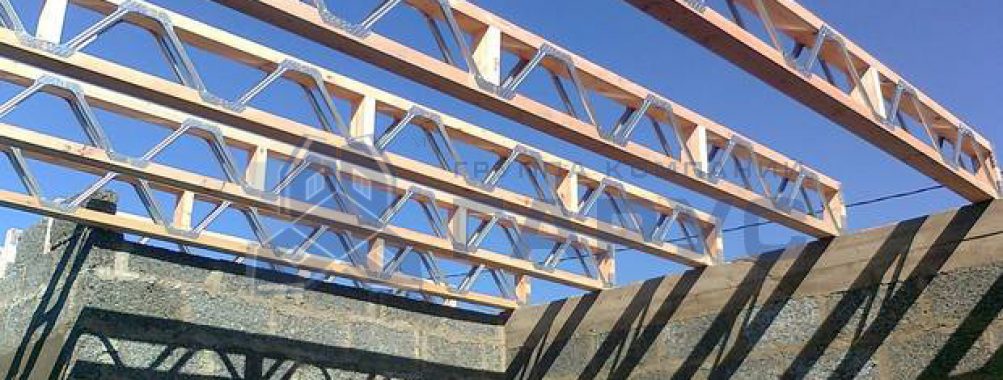

Сайт http://domma.ru/ . Предлагают композитные балки DOMMA. Самая слабая DJS-240 длиной 6м по цене 215р/пм.
Усиленная DJH-400 длиной 12м по цене 430р/пм.
