НЕБОЛЬШАЯ СПРАВКА
Наиболее надежно трубы с водой от замерзания защищает греющий кабель. Однако этот полезный кабель имеет ряд нюансов, которые важно знать для правильного монтажа и эксплуатации.
Прежде всего, следует различать резистивный и саморегулирующийся греющий кабель. Резистивный нагревается по всей длине одинаково, а нагрев саморегулирующегося кабеля в каждой точке его длины зависит от температуры. Чем ниже температура воды, тем выше нагрев кабеля в этой точке. Таким образом, саморегулирующийся кабель расходует несколько меньше электроэнергии, правда, и стоит дороже.
Важно понимать, что при повышении температуры саморегулирующийся кабель не отключается полностью, а лишь снижает потребление энергии. Так, по графику зависимости температуры от тепловыделения одной из популярных моделей саморегулирующегося кабеля видно, что при изменении температуры с 0 до 10 градусов тепла мощность уменьшится соответственно с 10 до 8 Вт/м.
Оптимально любой греющий кабель использовать в комплекте с управляющим термореле. Датчик термореле установлен в наиболее холодном месте на трубе, а на самом термореле устанавливается диапазон на включение при температуре ниже 2 градусов тепла и отключение при плюс 5.
Единственное, что датчик должен быть максимально удален от греющего кабеля, чтобы не срабатывать от его тепла. Тогда электричество на кабель будет подаваться только при снижении температуры ниже установленной на термореле и отключаться, когда нет опасности замерзания.
Резистивный кабель нельзя подогнать по длине: если его разрезать, то он выйдет из строя. Поэтому резистивный кабель надо сразу покупать нужной длины. Саморегулирующийся кабель можно нарезать на куски любой длины.
Греющие кабели могут быть предназначены как для установки внутри труб, так и на их поверхности. Для установки внутри труб выпускаются только саморегулирующиеся кабели. Внутреннее размещение невозможно, если на данном участке трубы есть запорные устройства. В случае с наружной установкой кабель должен плотно прилегать к трубе и располагаться в нижней ее части, чтобы было правильное распределение тепла.
Разумеется, труба должна быть утеплена, чтобы кабель не грел окружающую среду или грунт. Для защиты труб с питьевой водой рекомендуется наружный монтаж греющего кабеля либо использование специального пищевого греющего кабеля.
В случае с подогревом канализационной трубы кабель должен быть установлен обязательно снаружи, поскольку внутренний вариант монтажа станет причиной засоров канализационной трубы.
Для пластиковых и полиэтиленовых труб допускается применение кабелей мощностью до 17 Вт/м, во избежание их повреждения из-за чрезмерного нагрева.
по материалам trans-mix.ru
Всем привет!
Вчера, 9 мая сделали кучу дел, связанных с водою в частном доме. Получили гонорар. А вот протестировать результаты работы не получилось! Оказалось, что вода в дом не поступает. Последний раз насос запускали осенью. Зиму он пережил и вот настало время для завершения стройки, отделки…. Спаяли, установили, убрали инструменты. Нажимаю кнопку реле сухого хода — ничего не происходит. Вскрытие показало: насос исправно запускается, а в системе пробка. Оставили решение проблемы тем, кто систему собирал. Люди все местные, явки, пароли известны. Сомнений что исправят не возникает. Теперь фото и вопрос.
это кессон скважины. Солидный , бетонированный. В нем сантиметров 20 воды, которая никуда не убегает сама по себе. Как в бассейне, все добротно. И греющий кабель вокруг трубы ПНД, заканчивающийся у муфты оголовка. Вот и вопрос : это нормально?
Сдается мне, что система работоспособна будет до первого мороза. В доме на входе гидробака стоит обратный клапан. Есть ли такой же внизу у насоса — понятия не имею
Электрические разъёмы и соединители для систем кабельного обогрева
Основой идеи выступает технологичное решение
по быстроразъёмной соединению греющих и силовых кабелей.

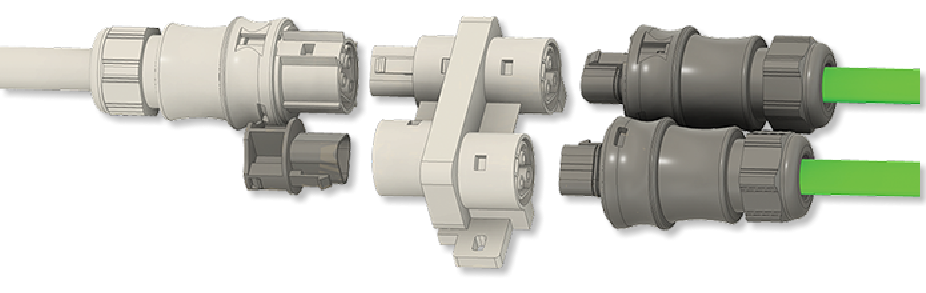

Ниже эскиз основного узла:
№ Описание 1 Розеточный разъем для установки на кабель. 3 полюса, винтовая фиксация провода, взрывозащищенное исполнение, белый. 2 Вилочный разъем для установки на кабель. 3 полюса, винтовая фиксация провода, взрывозащищенное исполнение, черный. 3 Уплотнитель для саморегулирующегося греющего кабеля. Белый (устанавливается вместо штатного). Силовые и нагревательные кабели электрически соединяются разъёМНО, что позволяет отказаться от применения переходных муфт и распределительных коробок. Кроме того, полностью исключаются трудоемкие процессы обработки стыков кабельных секций при помощи обжимных втулок и термоусадочной трубки.
Входящие в состав серии электрические разветвители, сплиттеры и аксессуары позволяют построить конечную кабельную систему за минимальное время, причем все работы по электрическому монтажу непосредственно на объекте будут заключаться в защелкивании разъёмных частей. Основные подготовительные операции (установка разъёмов на кабели) могут быть выполнены вне территории объекта, что позволяет максимально сократить время пребывания обслуживающего персонала в “полевых”, зачастую не комфортных условиях. По той причине, что монтажные работы на объекте сводятся к защелкиванию ответных компонентов, не требуется оформление допуск-нарядов на проведение огневых работ.
Уникальность компонентов серии gesis®RST заключается в том, что это не просто разъёмы, адаптированные для установки на нагревательные кабели, а законченный, продуманный КОМПЛЕКС компонентов.
Пример применения монолитного разветвителя:
на эскизе представлена реализация соединительного узла:
1. Два греющих кабеля
2. Один силовой кабель
3. Свободное гнездо для расширения системы
(закрывается быстросъёмной заглушкой).
По сути, это аналог взрывозащищенной распределительной коробки, но не требующий монтажа на месте. Предварительная сборка осуществляется заранее, в производственных условиях.
На «объекте», осуществляется только конечный монтаж.
ПРЕИМУЩЕСТВА разъёМОВ И СОЕДИНИТЕЛЕЙ
СЕРИИ GESIS®RST
- Монтаж электрики типовых узлов по сравнению с традиционными методами:
- Требует В РАЗЫ меньше времени;
- Существенно сокращает время проведения монтажных работ непосредственно на объекте, т.к. большая часть может быть произведена не на объекте, а удаленно;
- Не требуется привлечение высококвалифицированного персонала т.к. процесс электромонтажа сводится к защелкиванию разъёмных компонентов без проведения дополнительных работ.
- Взрывозащищенное (Ex na) и общепромышленное исполнения.
- Цветовая и механическая кодировки разъёмов и соединителей существенно снижают риск совершения ошибок при монтаже.
- Класс пылевлагозащиты IP68/IP69K.
- Рабочий температурный диапазон до -60 градусов (подтверждено сертификатом ТР ТС 012)
- Предельная прозрачность смонтированной системы. Поскольку все электрические соединения разъёмные, существует возможность оперативно внести изменения в уже смонтированную кабельную систему (нарастить кабельную секцию или подключить дополнительную, перекомпоновать подводимые силовые линии и т.д.).
- Следствием разъёмности элементов смонтированной системы является так же возможность быстрого демонтажа системы обогрева для проведения сервисных работ или переноса её на другой объект для повторного применения.
- Компактные в разумных пределах габариты компонентов, угловые исполнения кабельных разъёмов и обилие аксессуаров кардинально упрощают монтаж конечной системы в труднодоступных местах (технологические ниши, труднодоступные пространства, высотные сооружения и проч.).
- В состав системы компонентов входят в том числе унифицированные по габаритам светосигнальные компоненты.
