Экспресс-обзор основных видов гаечных ключей

[Master]

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название — рожковый. Другое название этого вида, используемое и в ГОСТе — ключ гаечный с отрытым зевом.



Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

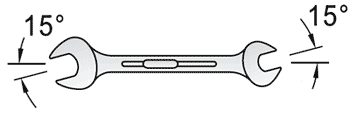

Ключ с углами наклона зева 15°

Сделано это для облегчения работы в ограниченном пространстве.



Работа рожковым ключом в стесненном пространстве

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.



Ключ с одинаковым размером зева с обеих сторон,

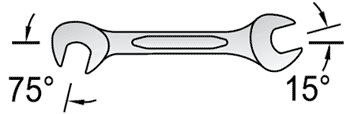

с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа — лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.



Работа ударным ключом (UNIOR)

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие — ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.



Ключ IBEX (UNIOR)



Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, — это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.



Накидной ключ с 12-ю гранями (UNIOR)



Распределение нагрузки на все грани

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.



Ключ с профилем TORX (UNIOR)

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.





Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.



Накидной ключ с шарнирными головками и храповым механизмом (UNIOR)

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.



Ключ с разомкнутым кольцом (UNIOR)



Использование ключа с разомкнутым кольцом

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

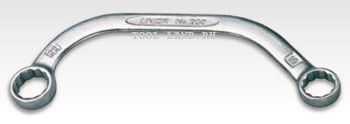

Стартерный C-образный ключ (UNIOR)



Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.



Комбинированный ключ (Ceta Form)

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

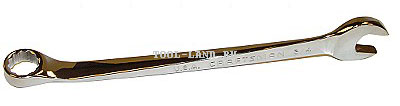

Комбинированный ключ с головкой повернутой на 90° (Craftsman)



Разводные гаечные ключи

Разводной гаечный ключ, упрощенно — это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

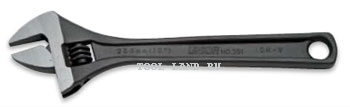

Разводной гаечный ключ (UNIOR)

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

• Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
• Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
• Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
• Низкая прочность не дает создавать большой крутящий момент.
• Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно — изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.



Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко "спрятанные" болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания — длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

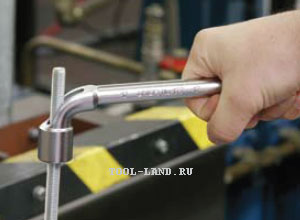

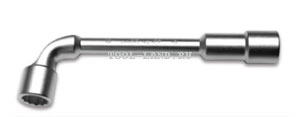

Г-образный торцевой ключ (UNIOR)



На изгибе ключа может быть отверстие для выступающих частей (UNIOR)

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

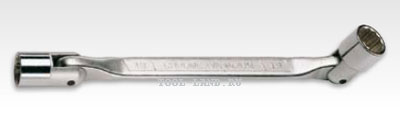

Торцовый ключ с шарнирными головками (UNIOR)

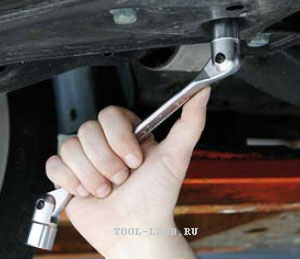

Работа ключом с шарнирными головками

Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.









Производители предлагают и такие варианты:

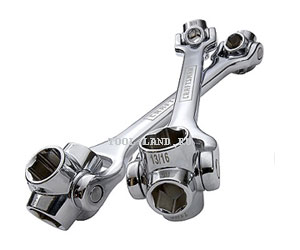

Торцовый ключ с 8-ю профилями (Craftsman)

У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.



Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.



Трубчатый ключ

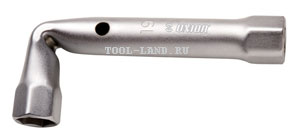

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.



Г-образный трубчатый ключ (UNIOR)

Разновидность трубчатых ключей — свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

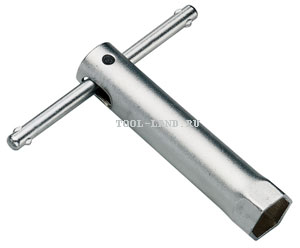

Свечной ключ

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.



Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой — не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т.д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

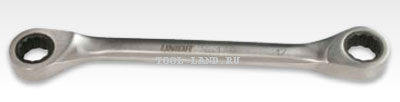

Накидной ключ с трещоткой (UNIOR)

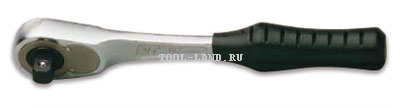

Рукоятка с трещоткой для торцевых головок (UNIOR)

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.



Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

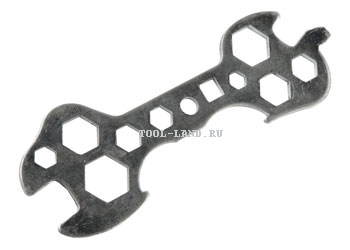

Велосипедный ключ

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

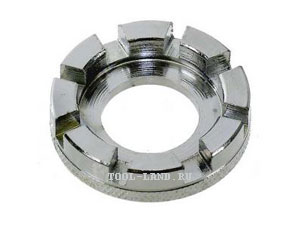

Ключ для спиц

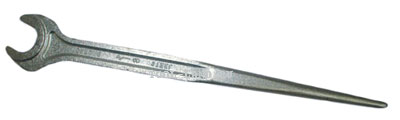

У коликового монтажного ключа второй конец в виде сужающегося стержня. При монтаже оборудования стержнем совмещаются отверстия деталей перед засовыванием в них болтов.



Коликовый монтажный ключ

Если нужно снять прикипевшую гайку, можно воспользоваться специальным гайколомом, одеваем гайколом на гайку и закручиваем ключом клин, который разрезает гайку с одной стороны, после того как гайка дает трещину, ее легко снять.

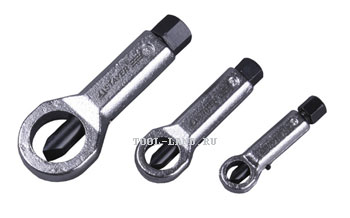

Гайколом (STAYER)

Чтобы открутить прикипевший болт (гайку) используют ударные ключи, о которых писалось выше.

Кроме шестигранных гаек, используются и другие, например круглые, для которых и ключи должны быть соответствующие.



Ключ для круглых шлицевых гаек (UNIOR)



Ключ с шарниром для круглых шлицевых гаек (UNIOR)



Работа с круглой шлицевой гайкой

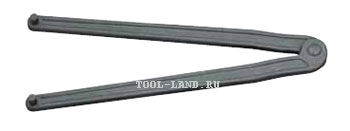

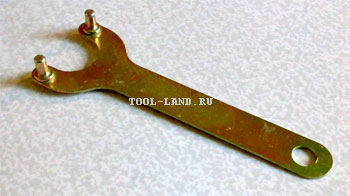

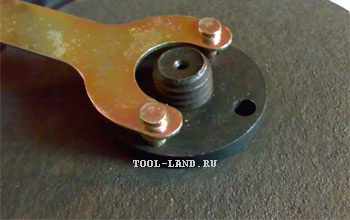

Ключ со штифтами

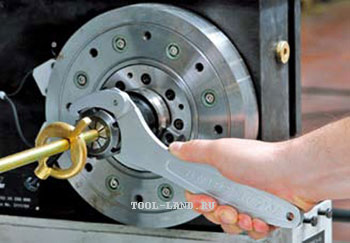

Работа с круглой гайкой имеющей отверстия на торце



Разводной ключ для гаек с отверстиями на торце (GEDORE)

Для контроля усилия (крутящего момента) с которым затягивается гайка или болт, используются динамометрические ключи. Они могут либо только подавать сигнал при достижении установленного крутящего момента, либо показывать прилагаемый крутящий момент.



Динамометрический ключ показывающий

прилагаемый крутящий момент (UNIOR)

Сантехникам не обойтись без трубного ключа, имеющего регулируемое положение нижней губки, представляющего большую группу инструментов. Для них характерно наличие на губках насечки, обеспечивающей надежный захват деталей без специальных граней.



Трубный ключ шведского типа (UNIOR)

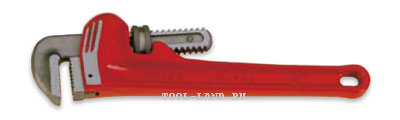

Трубный ключ американского типа (UNIOR)

Чтобы насечка не испортила внешний вид детали, когда это важно, между губками и деталью подкладывают прокладку, например из мокрой кожи. Однако существуют модификации с пластиковыми накладками и без насек — арматурные ключи.

Цепные ключи используются для захвата круглых деталей большого диаметра, в частности труб и масляных фильтров.

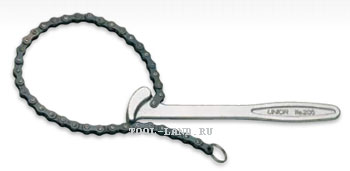

Цепной ключ (UNIOR)

Вместо цепи может быть ремень.

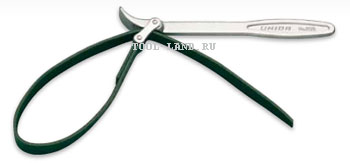

Ременный ключ (UNIOR)

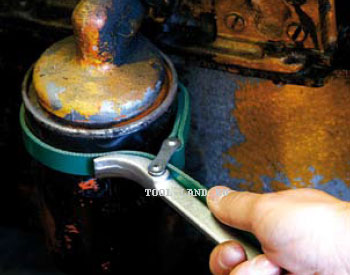

Работа ременным ключом
