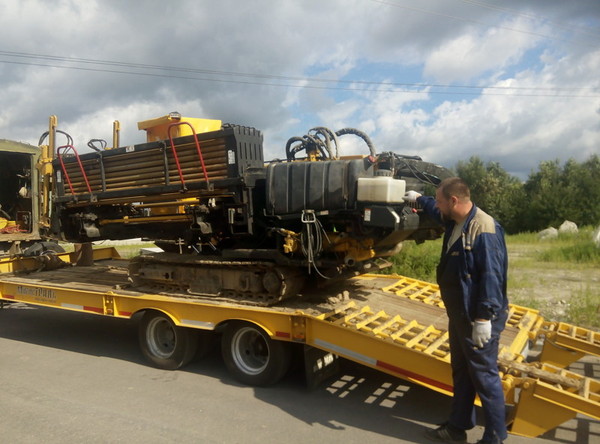

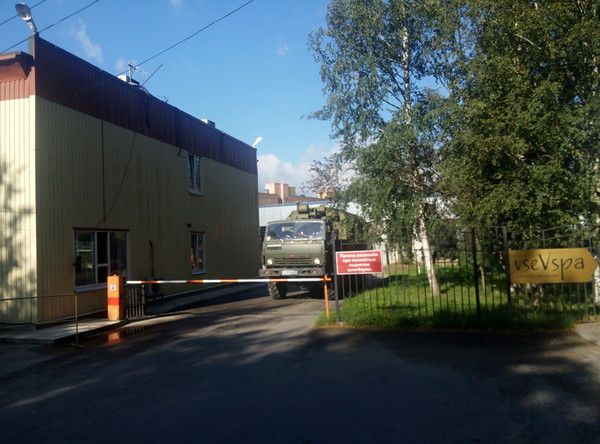

    Итак, везжаем с базы на объект. Комплекс состоит из тягача (у нас камаз вездеход) оборудованного Насосно Смесительным Узлом(НСУ), в народе смесилка, прицеп и буровая установка.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

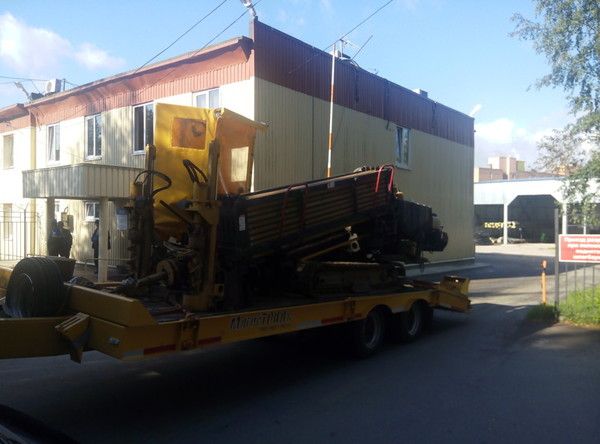

    Прибыли на место производства работ.

    Каждый знает свои задачи.Саня (бурила)сгружает установку,Макс(водитель)он же оператор смесительного узла, побежал искать водоём для забора воды(на основе воды приготовляем буровой раствор"бургель"), а я как правило общаюсь с заказчиком или прорабом на объекте,обсуждаем нюансы,такие как пересекаемые коммуникации уже существующие, место забуривания, место выхода и т.п

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

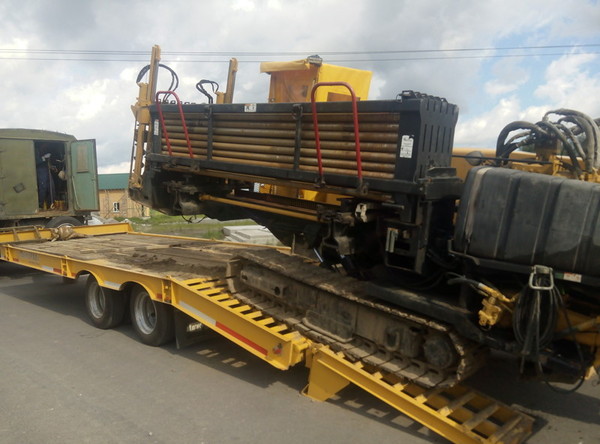

    Установка самоходная.

    Установка самоходная,единственный минус это то что оператору приходится идти рядом с машиной,бывает и с километр,до места т.к не всегда можно подъехать с прицепом.Но это неудобство только на установках классах "мини" (как у нас) тяговое усилие 11 тонн,на классах "макси" управление уже из кабины,а "мега"с тягой 100 тонн и больше вообще перевозятся на спец машинах,вернее там буровая это и есть полуприцеп.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Отбросил хвост)

    Макс поехал на место работы, воду он нашёл прямо рядом, даже ездить не придётся.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Саня дочапал до места.

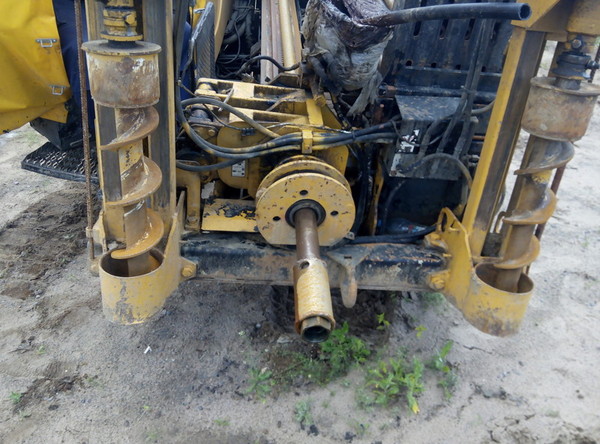

    Вид спереди.С права и с лева шнеки — их забуриваем в землю,что бы буровая стояла как вкопаная,тяга всё таки 11 тонн. Посередине торчит стартовая штанга в просторечье "стартуха" -э то быстро разъёмное соединение, внутри резьба с мелким шагом не затягивается "намертво", на неё накручивается разный бур.инструмент, снаружи шестигранник и фиксируется всё шестигранной муфтой,что бы инструмент не открутился.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Саня ждёт у моря погоды)))

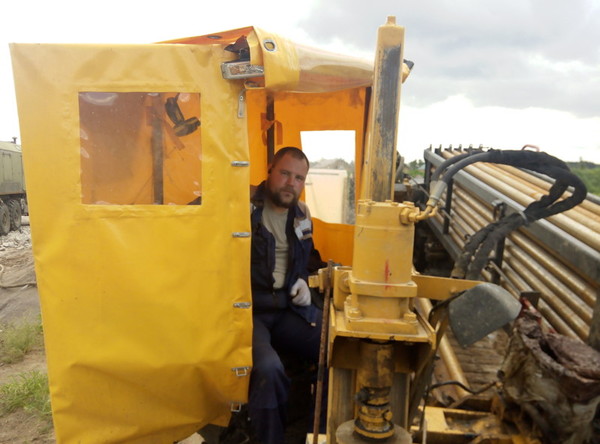

    Кабина самодельная к стати.На более новых сериях кабины идут стационарные(под заказ) там уже и печка и кондей.Сашке приходится летом терпеть зной,а зимой теплее одеваться.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

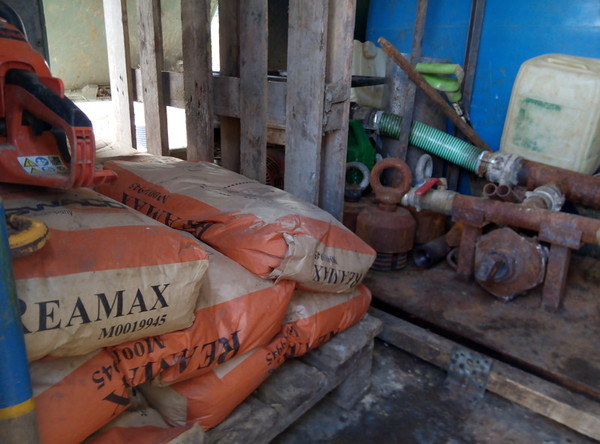

    НСУ. Насосно Смесительный Узел-"смесилка"

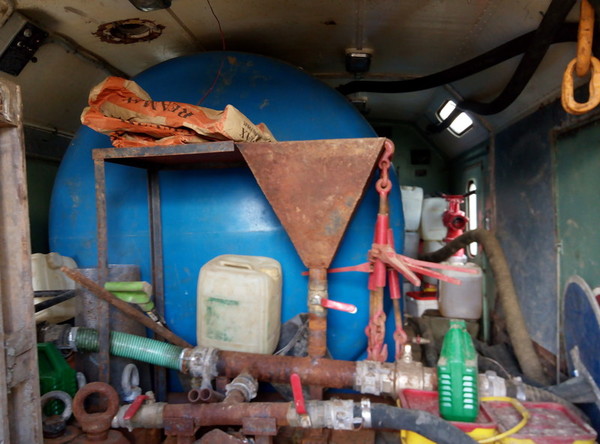

    Воду набираем вот в эту синюю пятикубовую бочку.Затем с помощью системы труб, кранов и конусообразного бункера замешиваем бургель.Слева виден зелёный шланг, он присоеденён к помпе — она забирает воду из бочки и под давлением качает по этим трубам, внутри трубы на которую установлен конус встроена разноширокая форсунка,в бункер засыпается сухая смесь,и между форсункой и бункером создаётся вакуум он и засасывает эту смесь и подаёт в бочку, где всё смешивается и получается "бургель".

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Бургель(смесь).

    Та самая смесь — называется бентонит. Это природный компонент — монтмонералитовая глина. До недавнего времени добывалась только в США, теперь открыли месторождение в Казхстане. Дорогая собака)

    Бургель нужен для бурения — размывает грунт и выносит шлам из буровой скважины.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

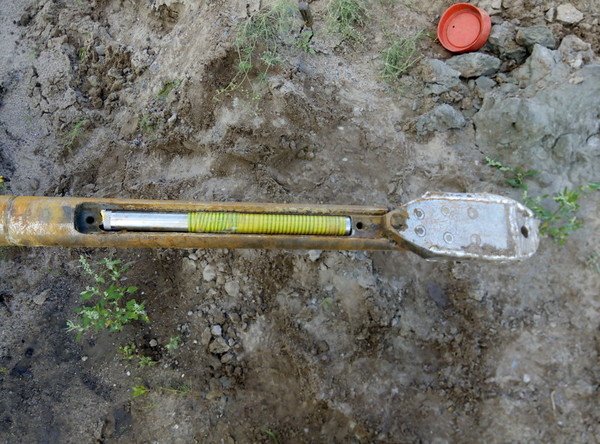

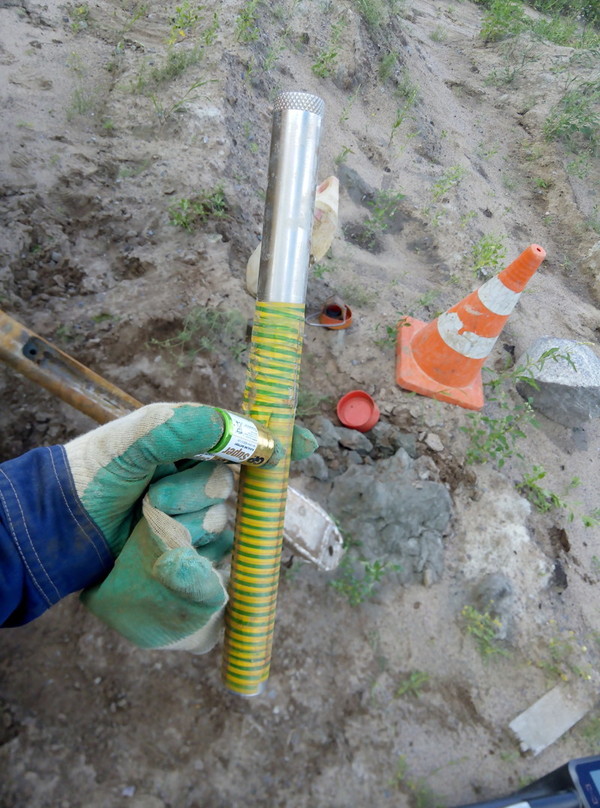

    Зонд.

    В зонд заряжаем батарейки и он сразу начинает работать.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Буровая головка.

    Поставили бур-он же "пилот".Пилот потому что строит пилотную скважину по нашему "пилотку", мне по началу тоже слух резало))).Зонд укладывается в бур.

    Вроде всё готово начинаем работать…

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Забурились.

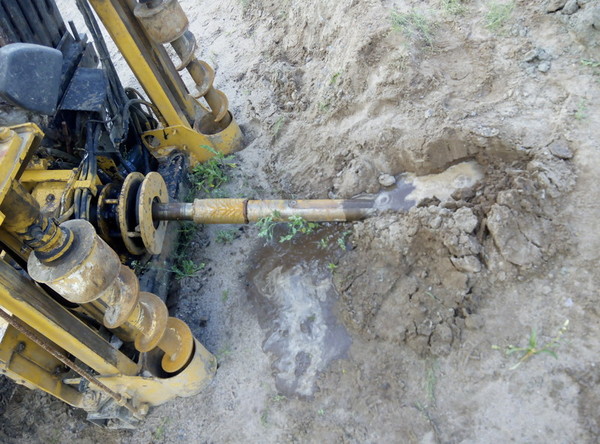

    Здесь видно как из скважины течёт вода.Как я уже говорил бургель служит для выноса шлама(грунта)из скважины,а так же охлаждает зонд, он от трения под землёй нагревается и может перегореть.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

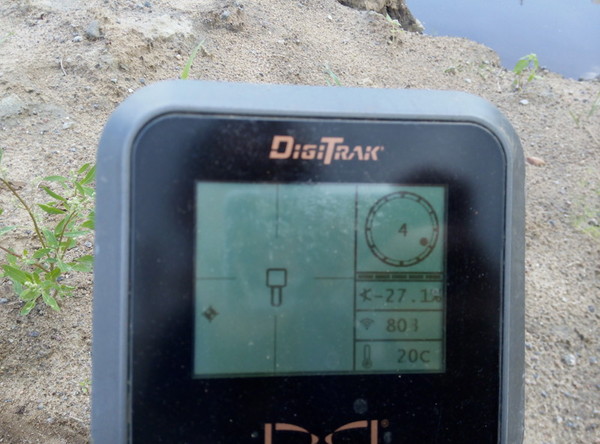

    На приборе (фото ниже) видно показания, которые передаёт зонд из-под земли.В правом верхнем углу часы: по ним определяем положение буровой головы.

    Объяснить попробую — к буру прикручена лопатка, которая вгрызается в грунт,так вот она исполнена под определённым углом к буровой головке и когда нам нужно изменить направление бурения мы, руководствуясь часами, выставляем бур в нужном направлении и давим на него без вращения буровой колонны.В данном случае бур смотрит вниз и в право, то есть если мы надавим на колонну — то изменим направление в глубь и в право. Когда направление менять не нужно,просто бурим наподобие дрели.

    Под часами проценты, сейчас-27, это процент отклонения бура от горизонта.По процентам я высчитываю погружение или всплытие бура, горизонт это 0. Ниже сила сигнала,тоже для работы показания, следующие цифры — температура зонда.

    Ещё один важный момент-левее точка наподобие прицела,это значок сигнала зонда.Тут действует правило "шарик в лузе", совмещаем шарик и "лузу"по центру прибора и делаем измерения, например определяем направление.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

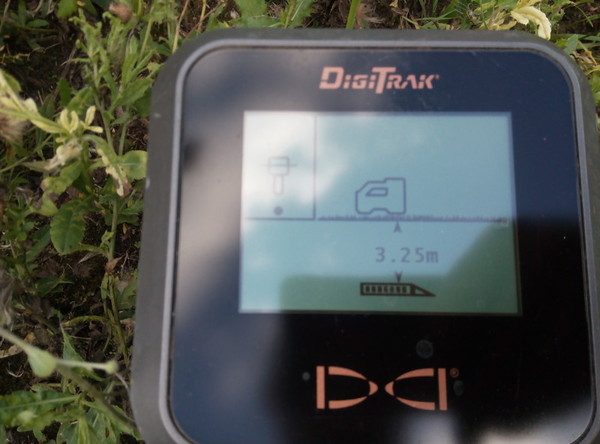

    Глубина.

    Нашёл зонд, провёл некоторые манипуляции вычислил глубину. Кстати здесь видно,что бур на конце под углом(изменение направления помните?)

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

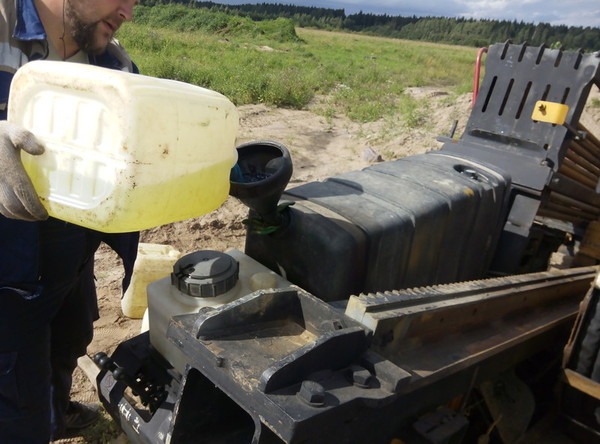

    Заправка.

    Общаемся по рации.Саня крикнул что нужно заправиться, не ожидали,попался очень плотный грунт и бурилка работает на пределе, кушает 25 литров солярки в мото час.Мото час на полных оборотах двигателя пробегает за 35-40 минут,прикиньте какой расход топлива)))

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

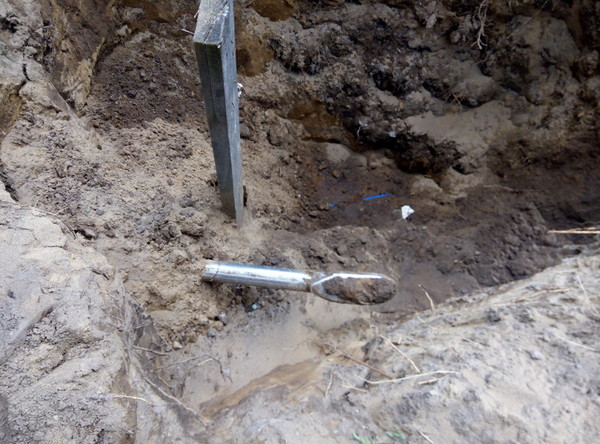

    Пилотная скважина готова!

    Ну вот,пройдено 110 метров,вышли в котлован.На дне котлована виднеется действующий водопровод,к которому будет подключена и наша труба.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

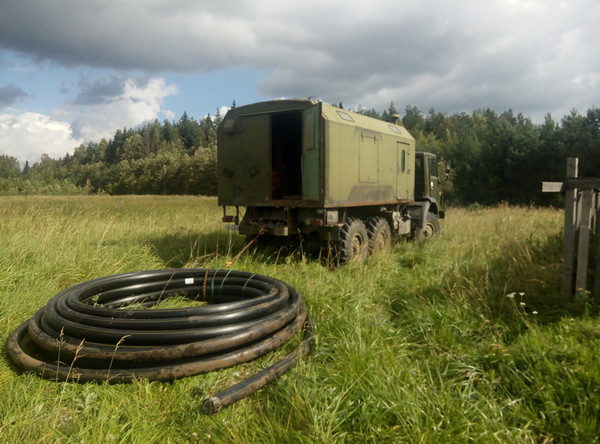

    Нужно размотать трубу.

    Обычно это делаем трактором,но трактор поломался поэтому выкручиваемся.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Зацепили трубу.

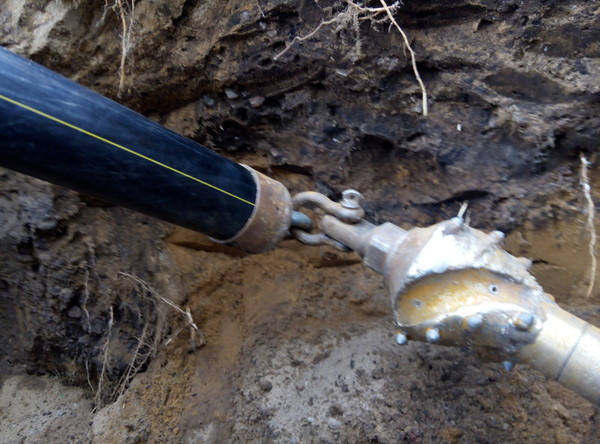

    На конце трубы цанговый захват,там у него внутри конусообразные губки — их распирает при закручивании болта на конце захвата. Держит очень крепко, рвёт трубу, но захват не слетает.

    Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

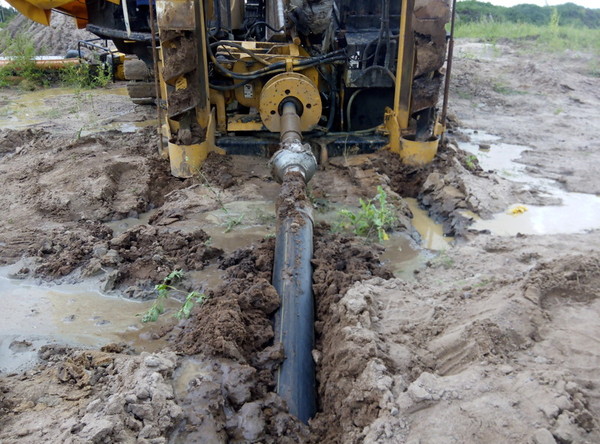

    Потянули.

    Вот и финиш.  Результат работы — пройдено 110 метров, коттеджный посёлок теперь с водопроводом.  Горизонтальное Направленное Бурение.ГНБ бурение, профессия, строительство, видео, длиннопост

    Автор: ЁханПалыч

    #169200
    ИксИкс
    Участник
    • Томск

    Очень интересно, познавательно)

    #169201
    jokondajokonda
    Участник
    • Томск

    Интересно, делают ли это в Томске и сколько стоит прокопать метров 20?

    #169203
    ЗлобныйЗлобный
    Участник
    • Томск
    jokonda wrote:

    Интересно, делают ли это в Томске и сколько стоит прокопать метров 20?

    недавно узнавал, от 1200 руб метр вроде

    #169204
    KomissarKomissar
    Участник
    • Томск

    Делают. контактов не сохранилось, но дубль по гроизонтальному бурению даёт много контор, можно обзванивать. Года три назан было 1000 руб/метр с трубой, за ~ 200-250 метров делали скидку до 800 руб/метр

    #169205
    АватарАноним
    Местный
    • Томск

    так вон кобальт и делает проколы контакты на главной

    #169208
    nblkanblka
    Участник
    • Томск
    killergot wrote:

    так вон кобальт и делает проколы контакты на главной

    давно он начал этим заниматься? а то в прошлом году проводили воду традиционным методом копания, теперь траншеи осевшие по участку… гнб не предлагали.

    #169209
    JohnJohn
    Участник
    • Аникино

    А когда дорога считается дорогой? Вон газовики все проселки без разговоров ГНБ делают, а прочие наровят по старинке траншеями — потом присыпят на скорую руку — и конец проезду — глубокий желоб обеспечен.

    Что нельзя запенить - можно засиликонить

    #169213
    лимонлимон
    Участник
    • Томск
    jokonda wrote:

    Интересно, делают ли это в Томске и сколько стоит прокопать метров 20?

    Давно уже делают. Ценник от диаметра протаскивоемой трубы зависит. Начинается вроде от 1200рм.п. Легко идут по глинам. По песку гравию сложней. Точность попадания в заданую точку 20 см.

    15 метров за 1.5-2 часа проходят. Ну и для установки надо 7-8 метров свободного места что бы забуриться в землю. У меня 15 метров 50ки в 30 тр вышло.

    #169214
    Volf007Volf007
    Участник
    • Старолоскутово

    Давно с 2004 года пользую сие чудо, ценник в районе от 600р. и выше за метр в зависимости от трубы (водяная,газовая) и диаметра. Попадание практически в точку. Установки для прохода по 100,300.1000 метров.

    #169215
    nblkanblka
    Участник
    • Томск

    О кстати,
    У меня газовая труба выведена рядом с границей участка. Могут ли эти гнб конторы вывести ее рядом с домом (чтобы глаза не мозолила), и как это с газовиками согласовать?

    #169216
    АватарОлегКамень
    Участник
    • Томск

    Возможно ли такое бурение под соседским участком ? тобишь не навредить соседям и протянуть трубу под их участком ?

    #169217
    MasterMaster
    Участник
    • Наука

    Наклонным бурением не занимаюсь. Контакты местных ГНБ спрашивайте у имходомовцев в этой теме )

    #169218
    папанькaпапанькa
    Участник
    • Томск
    ОлегКамень wrote:

    Возможно ли такое бурение под соседским участком ? тобишь не навредить соседям и протянуть трубу под их участком ?

    Возможно. Но сосед потом прийдет и скажет: давая ка мне по пяточку каждый месяц, а не то я над трубой свайное поле делать буду… И ничего Вы не сделаете.

    #169219
    Volf007Volf007
    Участник
    • Старолоскутово

    Всё что ниже 5 метров на земле, это недра земли и собственнику участка не принадлежат. Я соседа проходил на 8 метрах 10 лет эксплуатирую 120 метровую линию водопровода 32 труба газовая. полет нормальный.

    #169220
    Бульдог Х.Бульдог Х.
    Участник
    • Томск

    Спасибо, интересные факты — пишите еще ))

    #169222
    АватарGarik
    Участник
    • Томск

    Делал в июле 25 метра.

    С подключением в колодце и краном в техподполье в доме вышло 40 т.р.

    Делов на полтора часа.

    Открытым способом с учетом перестаовки металлического гаража выходило чуть дешевле.

    Мне очень понравилось, Быстро и без грязи.

    #169223
    nblkanblka
    Участник
    • Томск
    Garik wrote:

    Открытым способом с учетом перестаовки металлического гаража выходило чуть дешевле.

    а если приплюсовать часы работы трактора, который будет осевшую через год траншею засыпать (а то и стоимость засыпки)… блин, знать бы в прошлом году об этом… ) (кусаю локти)

    #169221
    bgbg
    Участник
    • Nsk

    иде контакты проверенные ?

    #169224
    АватарОлегКамень
    Участник
    • Томск

    напишите контакты . плиз.
