  • #416697
    MasterMaster
    Участник
    • Наука

    По количеству потребителей изделия подразделяются на одинарные и двойные. Для создания блоков на 3-5 точек производится объединение источников в одну систему.

    Касаемо возможности выдерживать нагрузки приборы имеют следующие показатели по мощности:

    • слабые — 1,7 кВт;
    • средние — 3,4 кВт;
    • сильные — 6,6-10 кВт.

    Наиболее востребованными в быту являются изделия рассчитанные на напряжение 230 В и силу тока 16 А. З

    По уровню защиты от поражения током продукция подразделяется на обычную и с заземлением. У защищенных розеток имеются внешние контакты, которые выведены на отдельную клемму, к которой осуществляется подсоединение провода заземления.

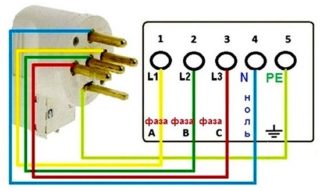

    Вилка для розетки с 5 разъемами

    Поскольку в различных сферах жизнедеятельности используются приборы и оборудование с определенными свойствами, гнезда имеют соответствующую им конфигурации.

    Количество разъемов бывает таким:

    • 2 — фаза и ноль;
    • 3 — 2 фазы и ноль;
    • 3 — фаза, ноль, земля;
    • 4 — 2 фазы, ноль, земля;
    • 5 — 3 фазы, ноль, земля.

    Важной характеристикой является уровень защиты розеток от влаги. Данный показатель отмечается на корпусе продукции буквами IP и цифрами.

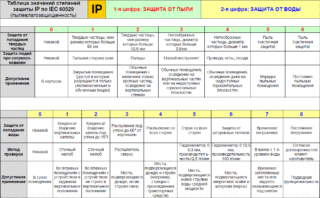

    Таблица степеней защиты

    Классификация по степени защиты следующая:

    • IP 0-24 — отсутствие;
    • IP 25-40 — от брызг;
    • IP 41-54 — от слабых потоков воды, оснащены крышкой;
    • IP 55 + — абсолютная, имеют герметичную заглушку.

    Основным различием товаров является способ их размещения.

    Способ установки проводки и розетки

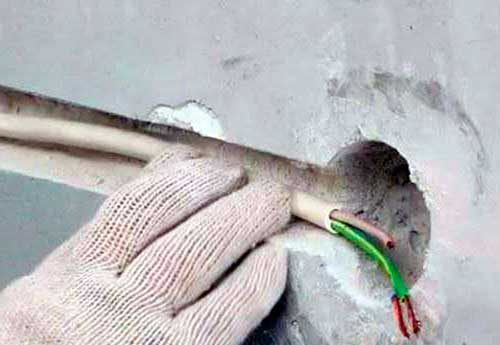

    Монтаж скрытой проводки

    В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

    В соответствии с требованиями СНиП возможны следующие варианты установки:

    1. Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
    2. Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

    У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

    Составные элементы

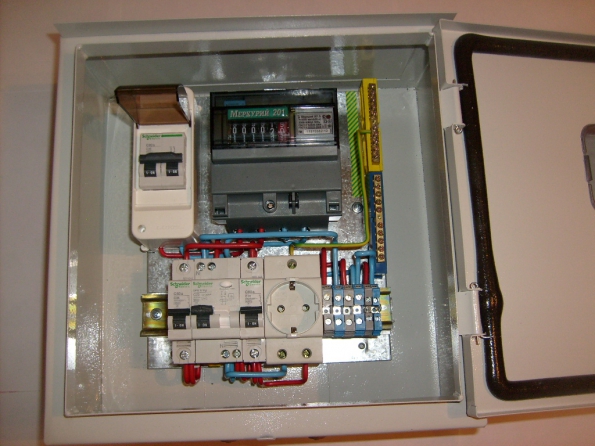

    Вводный щит учета

    Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

    В них входят следующие элементы:

    • Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
    • Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
    • Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.

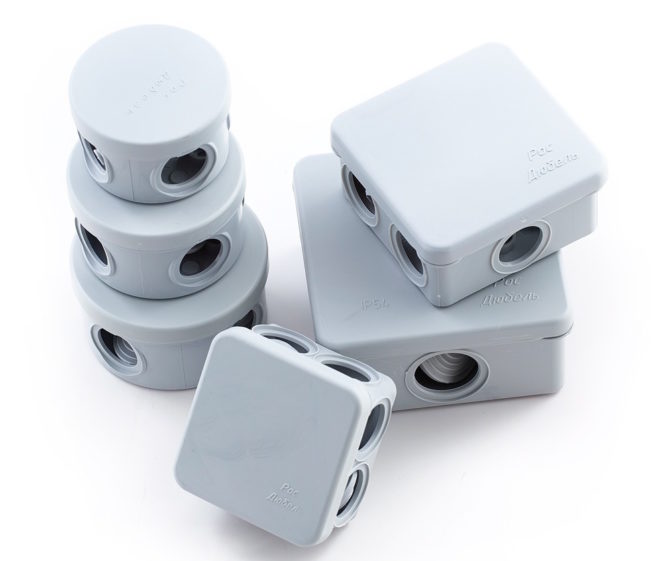

      Распределительные коробки для открытой проводки
    • Клавишные выключатели. Изделия могут иметь от одной до трех кнопок, некоторые модели оборудуются светодиодами. Чтобы избежать дополнительных работ по прокладке линий, используются комбинированные устройства, совмещенные с розетками.
    • Монтажные коробки. Предназначены для разводки линий в каждой комнате. Чтобы соединить провода используются шины, зажимы, болты с гайками или скрутки.
    • Линия и контур заземления. В качестве проводника используется медный провод сечением от 10 мм, контур делается из медных или железных профилей и арматуры. Штыри забиваются в грунт на 200-300 см.

    Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

    Тип подключения

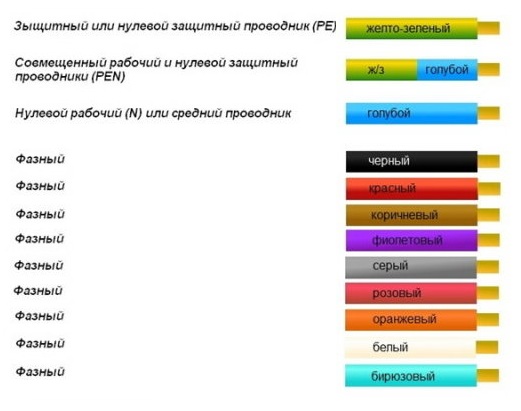

    Цветовая маркировка проводов

    Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

    Цвет изоляции соответствует таким характеристикам:

    • красный (коричневый) — фаза;
    • синий — ноль;
    • зелено-желтый — земля.

    Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

    Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

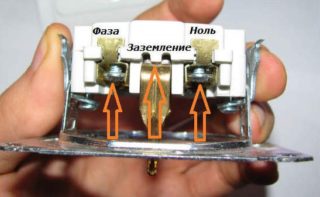

    Расположение клемм розетки

    Коммутацию можно выполнить следующими способами:

    1. Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
    2. Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
    3. Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

    Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

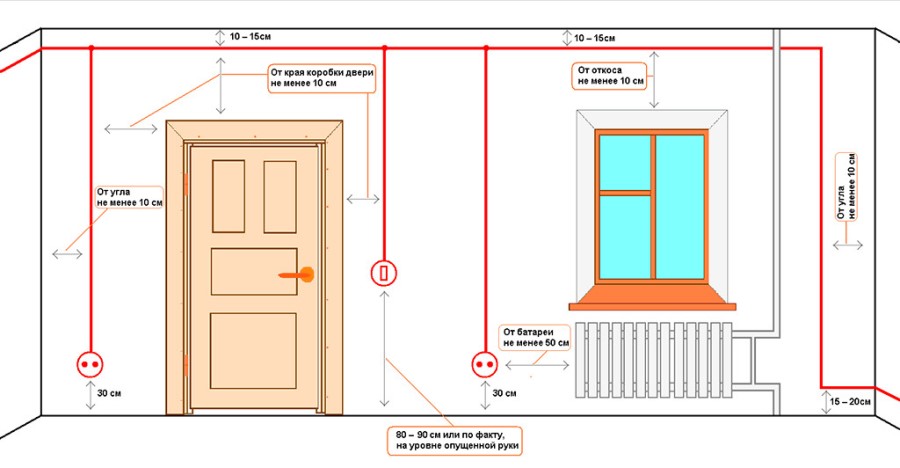

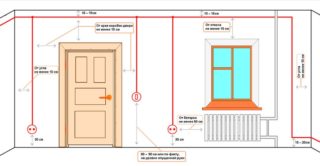

    На какой высоте устанавливать розетки

    Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

    Существуют следующие нормы размещения приборов:

    Объект Расстояние (см)
    Пол 20-120
    Дверные проемы 100
    Углы между стенами 80
    Газовые трубы 50
    Водопроводные и канализационные трубы 60
    Отопительные приборы 100
    Газовые и электрические плиты 30
    Водяные краны 40

    Несоблюдение данных параметров может стать причиной наложения штрафа от инспектора или полного отключения жилья от сети.

    Схемы подключения розеток к электрической сети

    Параллельное подключение

    При проведении электричества в дом используются следующие схемы:

    1. Параллельный (шлейфом). Применяется в тех случаях, когда недвижимость оборудована трехфазной линией. К каждой точке подводится отдельный провод, по которому подается электричество. Этот вариант удобен тем, что можно одновременно подключаться сразу к несколькими мощными потребителями.
    2. Последовательный. Используется в домах, где кабель состоит только из двух жил — фазы и нуля. В таких случаях между клеммами с одними полюсами устанавливаются перемычки. Следует помнить, что суммарная нагрузка не может превышать мощности одной точки.

    Независимо от выбора схемы нужно использовать провода, сечение которых соответствует пиковым нагрузкам.

    Процесс установки

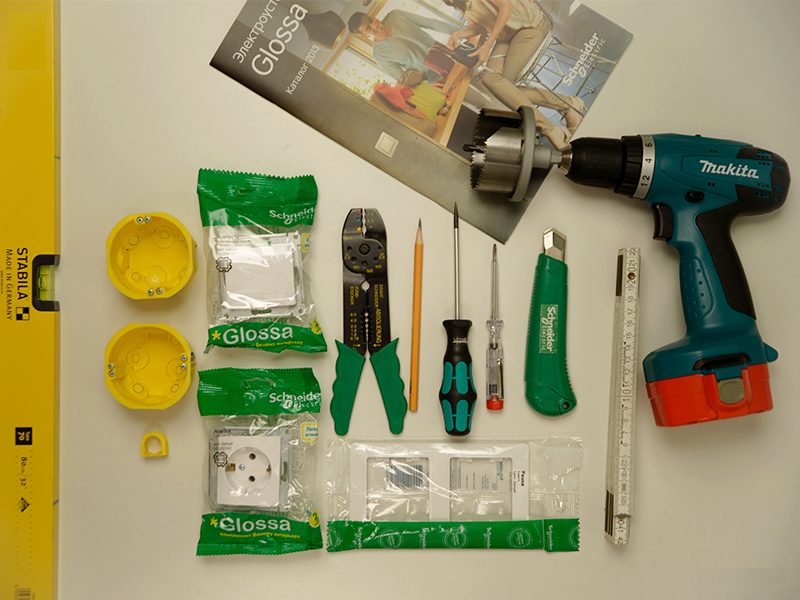

    Подготовка инструментов к монтажу розеток

    Монтаж розеток — это процедура, которая проводится в определенной последовательности.

    Для начала нужно приготовить такие инструменты и материалы:

    • перфоратор;
    • болгарка;
    • уровень;
    • рулетка;
    • индикатор;
    • нож;
    • плоскогубцы;
    • отвертка;
    • карандаш;
    • шпатель;
    • цемент;
    • песок;
    • грунтовка для бетона.

    Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

    Подготовительные работы

    Правила расположения проводки

    Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

    Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

    1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
    2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
    3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

    Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

    Подсоединение проводов к розетке

    Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

    Подключение розетки

    Подключение двойной розетки с заземлением

    Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

    После этого нужно выполнить следующие действия:

    1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
    2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
    3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
    4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
    5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

    После этого можно подавать электричество и пользоваться точкой.

    Как правильно подключить розетку от розетки

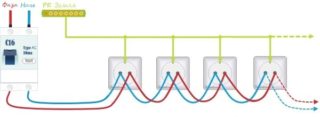

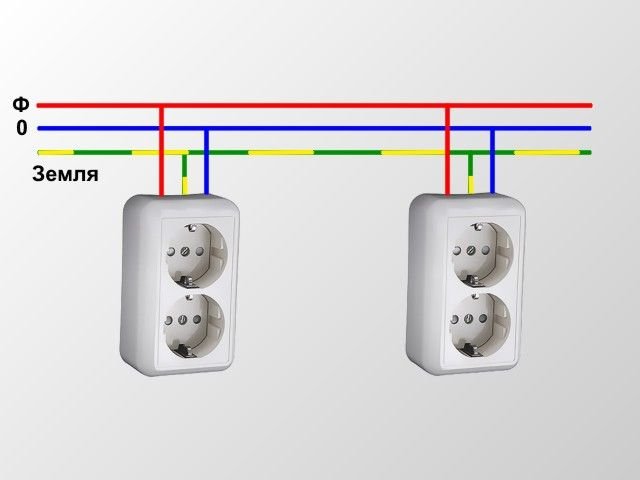

    Общая схема подключения группы розеток шлейфом

    Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

    Плюсы такого решения следующие:

    • простота выполнения;
    • нет необходимости штробить стены для новой линии;
    • быстрота проведения;
    • минимальный расход материалов.

    Минусы тоже имеются:

    • большое количество соединений способствует нагреванию цепи;
    • есть риск отхода проводов и короткого замыкания;
    • сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

    Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

    Особенности подключения в трех- и четырехпроводной сетях

    Наличие в доме сети из трех проводов означает, что кроме фазы и нуля имеется линия заземления. Для подключения к такой проводке нужно приобретать розетки с тремя клеммами. Фаза и ноль крепятся к крайним контактам, а земля посередине.

    Четыре провода означают, что в дом подается две фазы. Второй проводник можно использовать для прямого подключения двойных точек. При подключении к одинарному гнезду вторую фазу целесообразно изолировать и отогнуть, так как две жилы в одно отверстие не войдут.

    strojdvor.ru

    #513303
    indys1indys1
    Участник
    • Томск

    Самое правильное соединение розеток — шлейфом!

    Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

    Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

    В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

    Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

    При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

    Выбор варианта подключения

    Чтобы розетка через розетку работала, мало закрепить дополнительное приспособление на стене – его нужно запитать. Для этого предусмотрено только два возможных способа:

    1. Стандартная схема с независимыми силовыми линиями. Электромонтажники называют ее «звезда». Если позволяет сечение кабеля, дополнительную розетку можно провести от распределительной коробки, используя один силовой луч схемы.
    2. Шлейфовое параллельное подключение. Более простой вариант – использовать ближайшее устройство таким образом, чтобы электроустановочные приспособления располагались в один ряд – шлейфом, друг за другом, параллельно. Таким способом к автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.

    Установка блока розетокМетод соединения проводов шлейфом

    Приспособления без защитных шторок не рекомендуется вешать низко в целях безопасности детей. Строгих правил по высоте монтажа нет, но важно на полметра обойти газовое оборудование, отопительные приборы и отступить положенные 10 см от оконного проема.

    #513311
    ЗаецЗаец
    Участник
    • Иглаково

    …автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.

    ? …не жирновато ли будет 2.5 кв? И для автоматика и для впихивания в розетки? если он еще гостовский )))

    #513328
    KomissarKomissar
    Участник
    • Южный Берег Томи

    …автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.

    ? …не жирновато ли будет 2.5 кв? И для автоматика и для впихивания в розетки? если он еще гостовский )))

    У меня все розетки на проводах 2,5 кв (скорее всего не гостовских, но был и гостовский, где уложен уже не вспомню) и защищены автоматом на 16А.

    ИМХО, а в шлейф можно и 20 розеток впихнуть, лиж бы на каждую по предельному значению потребителей не сажать, но тогда автомат вырубится (должен отключиться)…

    Себе по такому принципу и делал, т.е. с разных фаз на разные комнаты запитал розетки через 16А автоматы, а уж сколько розеток в шлейфе, даже и не заморачивался.

    зы где-то обсуждали про коробки распаячные — чем подрозетник/подвыключательник не распаячная коробка…

    #519191
    StubbornStubborn
    Участник
    • Томск

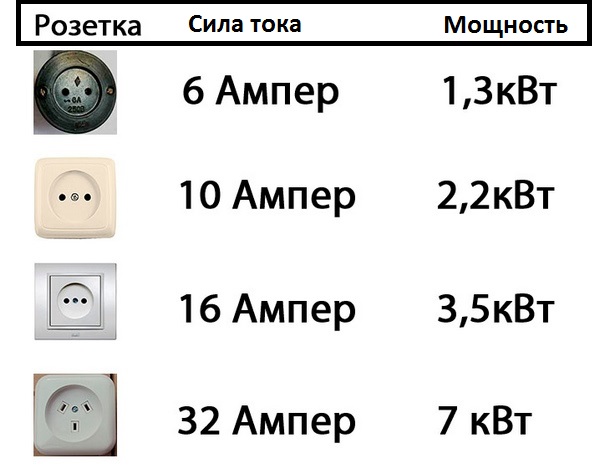

    А сколько киловатт можно безвредно подключить к обычной тдсковой розетке в новостройке? 2 квт будет держать?

    #519206
    mob123mob123
    Участник
    • Березкино

    как считаешь сам? например у меня чайник из магазина 2 квт.

    #519236
    ЗаецЗаец
    Участник
    • Иглаково

    А сколько киловатт можно безвредно подключить к обычной тдсковой розетке в новостройке? 2 квт будет держать?

    Гляньте автоматики в щитке и будет вам понятие.

    #537078
    GamerssnarsGamerssnars
    Участник
    • Томск

    Если как подключиться к существующему кабелю в розетке то ещё есть и другие варинты.

    1. Ваго на три жилы , прозрачный с пастой (мини) подойдёт как для Al так и для Cu только в клеммнике все провода либо Cu либо только Al. В подрозетнике можно уместить даже три тройных Ваго. Ну и конечно суммарно мощность не должна быть больше 4 Квт

    2. Гильзы медно лужёные сеч 6-10мм2 или изготовить их из наконечников , вставить провода , обжать руч прессом (маленький до 70мм2) изолировать термоусадкой , подойдёт как для ПВС так и для ВВГ также три гильзы с проводами уместится в подрозетнике

    3. В нормальной розетке в каждой клемме есть возможность подключения 2х проводов но если подводящий кабель(ВВГ, ПВС, АВВГ) сечением 2,5мм2 то отводящий кабель точно такой же с таким же сечением.

    Да и если вы работаете с алюминием в подрозетнике будьте аккуратны не переламывайте его много раз не тяните сильно а то бывает ал жила переломилась а изоляция цела , тестер показывает напряжение нормальное а включённый электроприбор не работает!

    Ну и по поводу розеток всем рекомендую Шнайдер (пр-ва России) серия W59 есть 2ные с землёй и без все идут со шторками (безопасность детей) хорошее качество, небольшая цена!
