  • #489493
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    Постоянная ссылка на статью https://imhodom.ru/samodelnaya-sistema-domashnego-monitoringa-iz-kaftanchikovo

    скопированно сюда для Конкурса Итоги-2019 вместе с последними комментариями (25)





    Что это и зачем это

    Моя система позволяет мониторить различные датчики и управлять  исполнительными устройствами. Изначально же, создавалась для удаленного мониторинга критически важных систем дома. Меня интересовала температура в определенных помещениях и состояние источника бесперебойного питания котла отопления (работает-ли от аккумулятора и на сколько этого аккумулятора еще хватит). Ну а так как вычислительная мощность применяемых контроллеров избыточна, то можно нагрузить их помимо датчиков температуры, еще и анализатором качества воздуха, или например, метеодатчиками чтобы наблюдать за погодой.

    Из чего состоит и выбор компонентов

    Система состоит из нескольких датчиков которые отправляют информацию о себе по WiFi

    центральному контроллеру. Датчики собраны на контроллере esp8266. Центральный контроллер — любой компьютер, под управлением операционной системы из семейства линуксообразных, на котором поднята система Domoticz. В моем случае используется микро компьютер «BananaPi m2 Berry» с установленной Ubuntu. Если не требуется большого количества датчиков и не планируется передавать исполнительным устройствам команды, то центральный контроллер особо не нужен. Можно зарегистрировать свои датчики на сервисе «Народный мониторинг» https://narodmon.ru и наблюдать за ними из любой части света. Правда есть ограничения. Бесплатно можно зарегистрировать на сервисе всего два датчика и хранится история только за последний год.

    Так как главной задачей было быстро создать некий прототип то и компоненты выбирались максимально простые но с максимальной обвязкой. Так, чтобы сильно паяльником не размахивать и не лезть в дебри программирования. Соответственно, все они избыточны для моего применения.

    Профессионалы собрали бы тоже самое — дешевле.


    Выбор Domoticz в качестве контроллера системы “умного дома” — импульсивный шаг. Взял что первое попалось под руку, и оно заработало “из коробки”. Есть нюансы, но данное приложение работает. Все что нужно, есть в стандартной поставке. Функционал легко (по крайней мере так пишут на форумах) можно допилить для своих нужд. Отельными нахлобучками, например, можно научить работать с некоторыми датчиками беспроводных метеостанций (которые работают на частоте 433.92Мгц), а также научить реагировать на сигналы беспроводных радио-звонков, радиопультов и т.п, работающих на этой частоте.

    Есть пинг-чекер, т.е. Domoticz может ”пинговать” смартфоны жильцов и определять что владелец (вместе со смартфоном) пришел или покинул дом. Для моих хотелок — там есть штатный модуль мониторинга UPS. Вобщем, вещь мощная, но т.к. разрабатывается и дорабатывается энтузиастами — есть некие неудобства. Зато бесплатно, работает автономно на домашнем компьютере, и не требует никаких “китайских облаков”.

    Короче, хватит словоблудства, теперь будут картинки.

    Изготавливаем WiFi датчики.

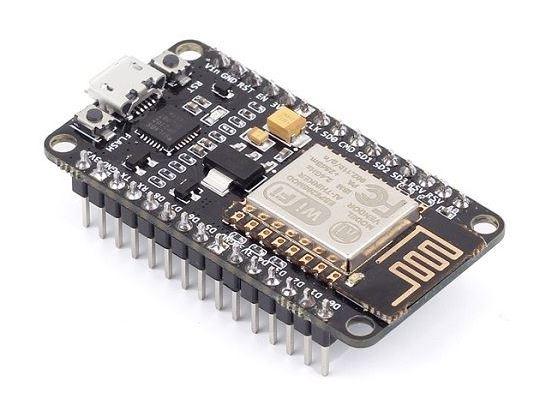

    “Сердцем” датчика служит плата NodeMCU на контроллере ESP8266.

    Стоит она около 3$. Покупается в любом удобном магазине (авито, ебэй, алиекспресс).

    Эта плата уже содержит все необходимое для работы. Требуется только микро-USB шнурок, для подключения к компьютеру и заливки прошивки. Для питания подойдет любой блок питания на 5В. Я использую зарядки с USB выходом от древних телефонов (их продают за копейки в любом ларьке).

    В качестве датчиков, используются датчики bosch  BMP280 (давление/температура) и BME280 (давление/температура/влажность). Датчики миниатюрные, поэтому покупать лучше сразу распаянные на плату (на картинках — размер платы  примерно с 10 копеечную монету). Стоят тоже около 3$. Покупаются там же где и nodemcu. Визуально, чтобы не обманули китайцы — габариты датчика bmE280 больше примерно в полтора раза, чем bmP280 и стоит он дороже

    Следующий датчик — датчик CO2 MH-Z19. Самый дорогой и капризный. Стоит  21$. Говорят, что очень чувствителен к статическому электричеству и перегреву во время пайки. Т.е. брать в руки только при наличии антистатического браслета и паять на минимальной температуре.  Умеет мерить CO2 в диапазоне от 0 до 5000 (в некоторых случаях 10000) ppm, и автоматически калибруется. Из минусов, для того, чтобы начал показывать более-менее правдивые показания — должен простоять включенным сутки. Ну и после выключения питания — слетают калибровки, но, опять-же, через сутки снова будет показывать что-то похожее на правду.

    С эталонным прибором не сравнивал, так что о точности ничего сказать не могу, но динамику по нему отследить можно, т.е. видно сколько людей находится в помещении и когда лучше бы открыть окно для проветривания.

    Вообще, ESP8266 имеет широкий набор интерфейсов  и позволяет подключить практически любые датчики. Т.е.выбор датчиков ограничен только вашей фантазией (датчик освещенности, датчик движения, датчик излучения, и т.п)  и количеством свободных “ног” у контроллера.

    А теперь, при помощи паяльника, это все собирается в одну кучу.

    К сожалению, во время изготовления не делал фотографий, но поверьте, там ничего сложного. Всего 8 проводов. Единственное, TX и RX на датчике CO2 мог перепутать. Если сразу не взлетит — надо будет поменять местами.

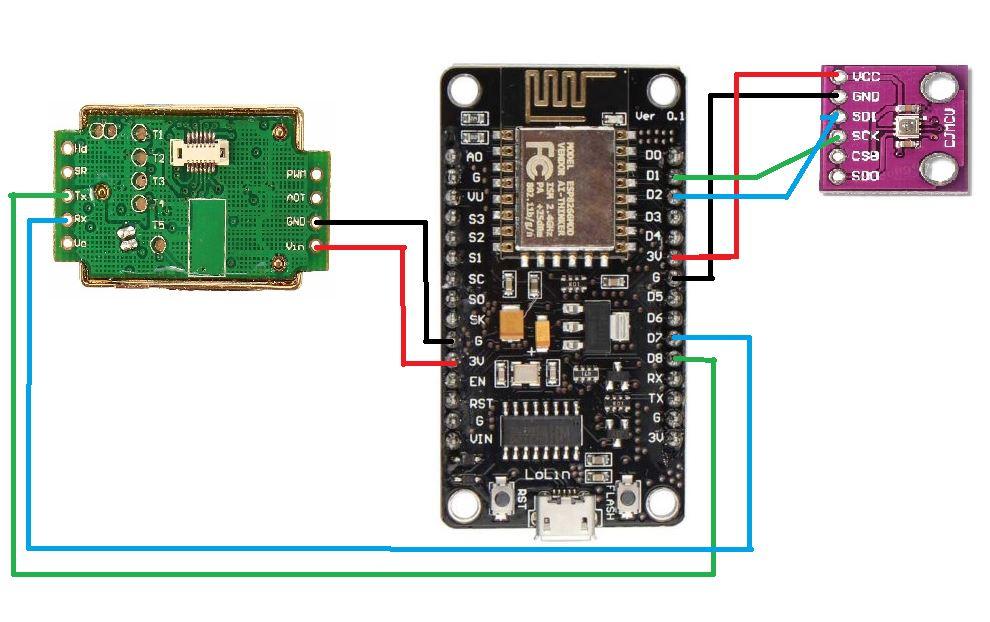

    Вот схема.

    Подключение датчика CO2

    Vin — любой ближайший пин 3V

    GND — любой ближайший пин G

    TX — подключаем к D8

    RX — подключаем к D7

    Подключение датчика bme280

    Vcc — любой ближайший пин 3V

    GND — любой ближайший пин G

    SDA — D2

    SCL — D1

    Небольшое дополнение. Так как модуль wi-fi сильно греется при работе, то датчики желательно размещать подальше от контроллера. Датчик CO2 обязательно должен стоять снаружи. Датчику температуры-влажности тоже нужен доступ к свежему воздуху. Но, не забывайте, есть ограничение на длину сигнальных проводников. Не рекомендуют их делать длиннее 50см. Так же рекомендуют датчики экранировать от контроллера фольгой. Но, есть нюансы. Надо WiFi антену (расположена в верхней части модуля node mcu), случайно, не перекрыть.

    Короче, покупаем в ближайшем хозмаге пластиковую распаечную коробку за 30 руб, берем наши провода, датчики, контроллер, паяльник, “шнурок” micro-USB. Складываем все в мешок, трясем-трясем-трясем и вытряхиваем на стол.

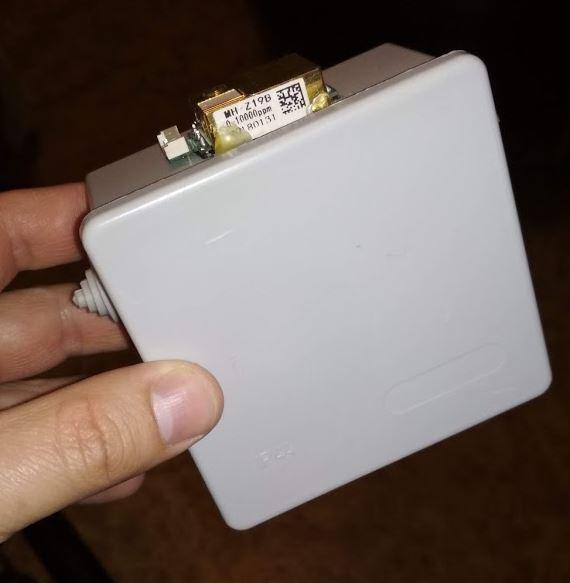

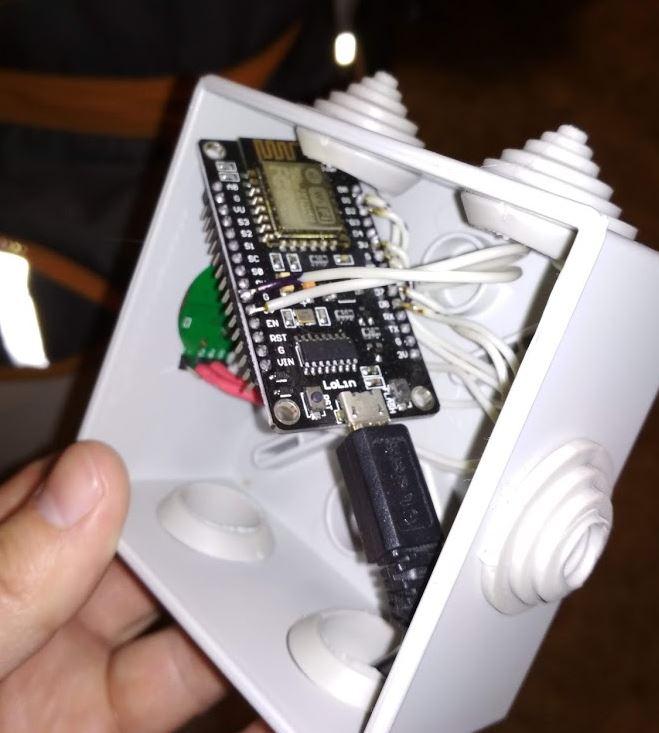

    Должно получится что-то вроде такого

    Теперь надо залить прошивку  в получившееся устройство. Настроить его, и настроить передачу данных на “народный мониторинг”.

    Для начала, подключаем получившийся датчик к компьютеру.

    Смотрим список устройств, должен найтись COM порт на базе CH340.

    У меня Windows10  и драйвера она нашла самостоятельно. Если не найдет, наверное придется заморочиться и искать их по vid/pid, но, у меня все получилось.

    Если все нормально, скачиваем прошивку ESPEasy_mega вот отсюда  https://github.com/letscontrolit/ESPEasy/releases

    Качаем самую последнюю версию. Распаковываем в любую удобную папку и запускаем ESP.Easy.Flasher.exe

    Открывается окно программы.

    Тут необходимо выбрать COM-порт датчика (номер подглядели в диспетчере устройств) и выбрать прошивку. Для NodeMcu выбираем ESP_Easy_mega-20190121_normal_ESP8266_4096.bin. Для других версий плат надо выбирать то что им подходит. Если что-то пойдет не так, можно будет залить чистую прошивку blank_4MB.bin и он все затрет нулями и NodeMcu станет снова, как будто с завода.

    Жмем кнопку “Flash ESP Easy FW” и ждем некоторое время. Обычно, около 90 секунд.

    После прошивки, модуль перезагрузится (если не сможет сделать это самостоятельно, надо будет нажать кнопку ”reset” на NodeMcu или “передернуть” питание )

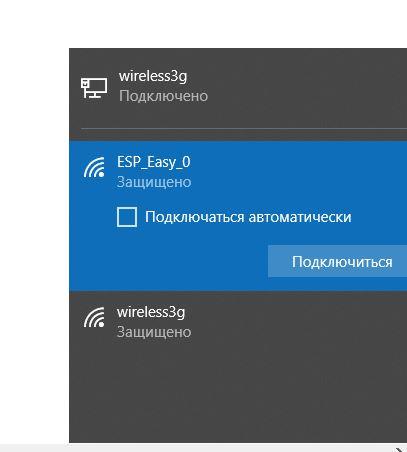

    После перезагрузки появляется WiFi сеть с названием ESP_Easy_0

    Подключаемся к этой сети, и нас должно перекинуть на страницу настройки модуля. Если автоматически не перекинуло, набираем в адресной строке браузера 192.168.4.1 и жмем Enter.

    Должно открыться окно настройки WiFi сети

    Выбираем нужную WiFi сеть, вводим пароль и жмем кнопку Connect.

    После, датчик подключится к выбранной сети. И тут надо бы зайти в настройки WiFi-роутера, чтобы узнать адрес датчика и присвоить ему постоянный адрес. Это не сложно, но у каждого роутера это делается по-своему, поэтому в данной инструкции это описывать не буду, надеюсь, что разберетесь сами.

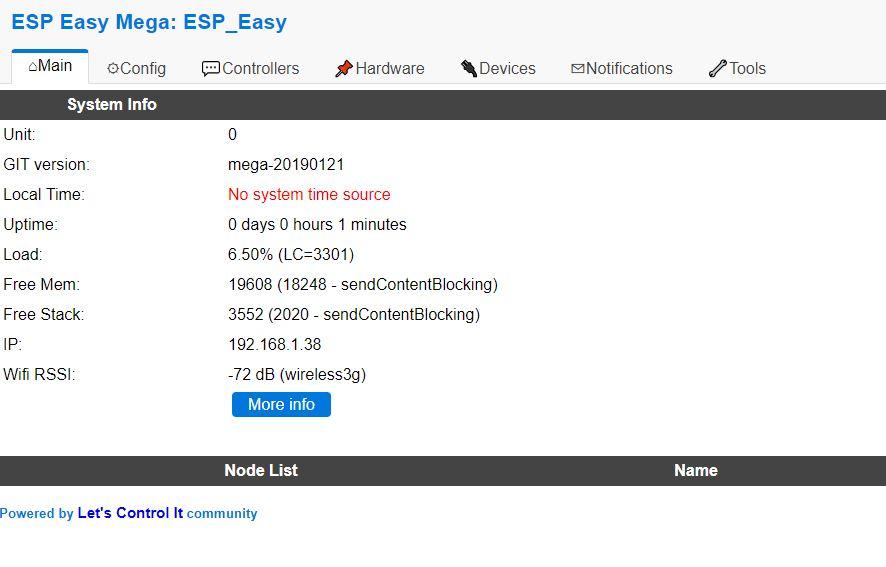

    После перезагрузки — в адресной строке браузера вводим адрес датчика и открывается окно с настройками

    Выбираем пункт Hardware и смотрим настройки i2c интерфейса. Если все делалось по инструкции, то должно быть как на картинке

    Сохраняем, переходим на вкладку Devices и жмем кнопку Edit в любом свободном пункте

    В появившемся меню выбираем тип датчика (в нашем случае “Environment — BMx280”)

    Инастраиваем. Настройка — проста, надо придумать название датчика (я написал “temp”, можно любое название, главное чтобы самому не запутаться) и поставить галочку “enabled”.

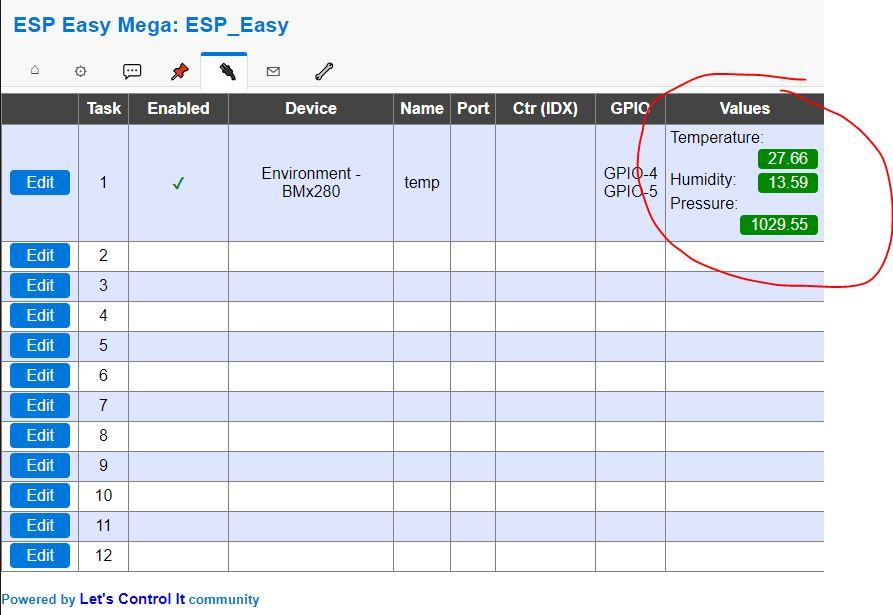

    Сохраняем, ждем минуту и проверяем, что получилось. Для этого переходим на вкладку Devices. Датчик должен определиться и показать свои значения

    Ждем несколько минут, и сверяем показания с эталонным термометром. В моем случае, датчик завышает на 4,5 градуса. Поэтому жмем кнопку “Edit”. Мотаем в самый низ  и в значении Formula в пункте Temperature вводим “%value%-4.5” (без кавычек)

    Ждем некоторое время. Если значения термометра похожи на правду — переходим к настройкам датчика CO2

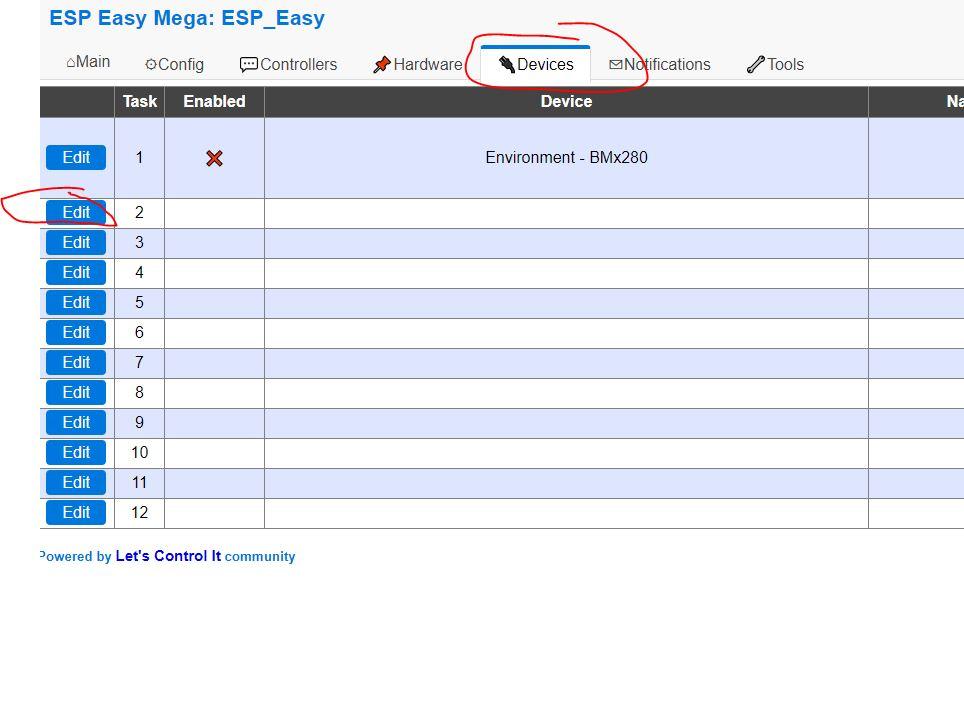

    На вкладке “Devices” жмем кнопку “Edit” в любом свободном пункте и выбираем тип датчика “Gases — CO2 MH-Z19”

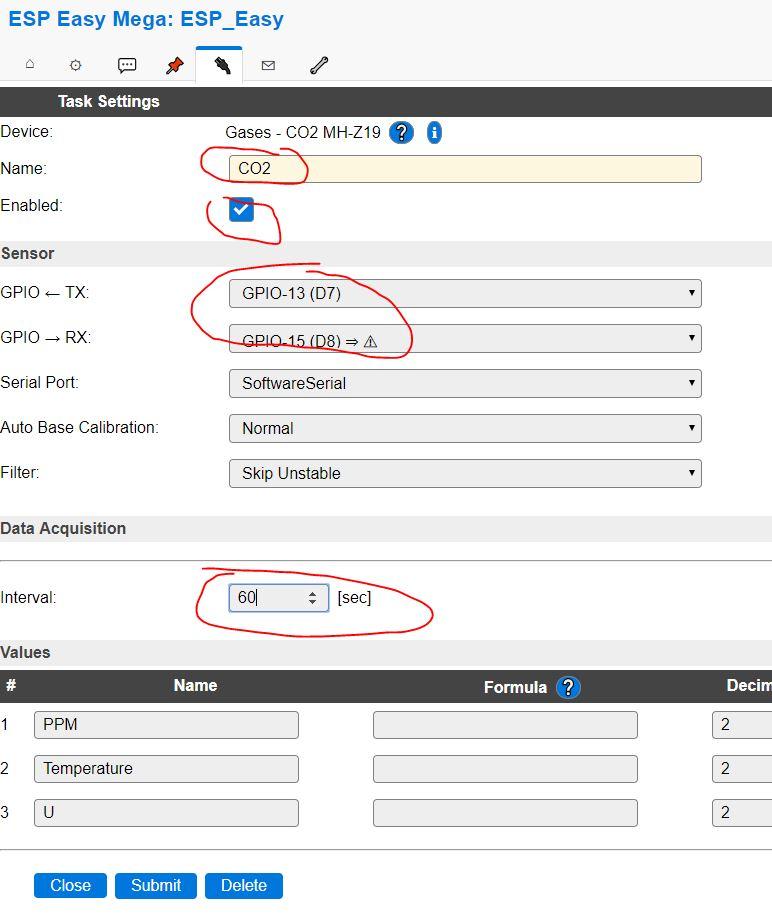

    В настройках датчика вводим его название, и выбираем пины ESP к которым он подключен (если делали все по инструкции, то оставляем как на картинке) и задаем интервал опроса датчика. В той документации о датчике, что я читал, указывалось, что интервал опроса должен быть не чаще чем раз в минуту, поэтому указываем 60 секунд. Не забываем поставить “галочку” — “Enabled”

    Сохраняем. Перезагружаем модуль. Переключаемся на вкладку Devices, ждем пару минут и проверяем получает-ли датчик значения.

    Если датчики видны и реагируют на внешние воздействия, значит все в порядке. И пора научить наш датчик отправлять значения на Народный Мониторинг.

    Внимание (!), я буду отправлять только данные с температурного датчика.

    Отправка данных с датчика CO2 (или с любых других) — настраивается аналогично.

    Т.к. штатных средств для отправки данных на народный мониторинг в данной прошивке нет, будет настраивать это через Rules (Правила).

    Заходим на интерфес датчика. Переходим во вкладку “Tools” и жмем кнопку “Advanced”.

    В открывшемся окне ставим галочку “Rules”

    Сохраняем настройки. Перезагружаем..

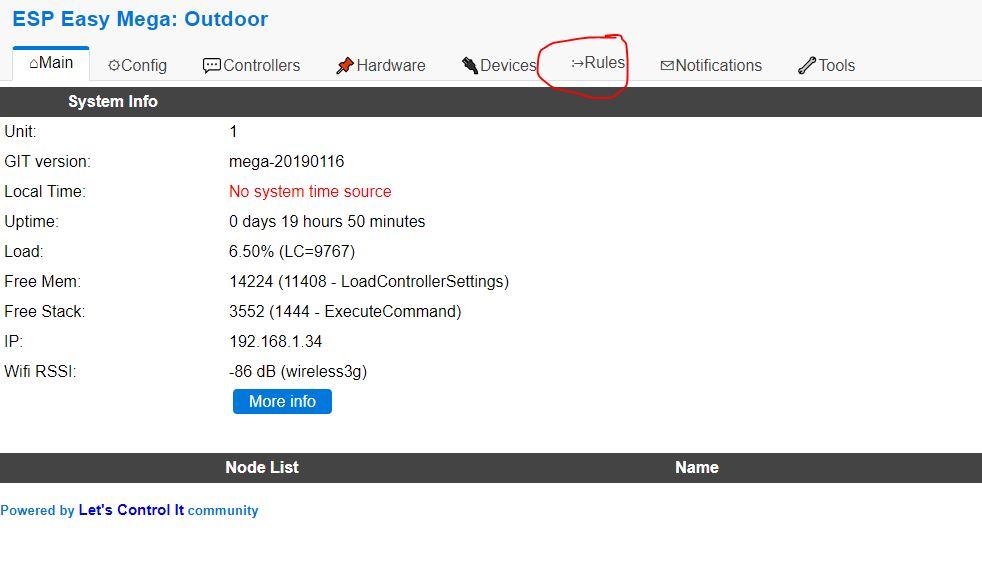

    После перезагрузки появляется новый пункт меню “Rules”

    Заходим в него, и вводим следующее правило

    On System#Boot do    //When the ESP boots, do

    timerSet,1,10     //Set Timer 1 for the next event in 10 seconds

    endon

    On Rules#Timer=1 do  //When Timer1 expires, do

    SendToHTTP narodmon.ru,80,/get?ID=XXXXXXXXXXXXXX&T1=[Outdoor#Temperature]&P1=[Outdoor#Pressure]&H1=[Outdoor#Humidity]

    timerSet,1,360      //Resets the Timer 1 for another 360 seconds

    endon

    Здесь ID — это уникальный идентификатор, по которому сервис народного мониторинга будет опознавать датчик. В идеале, это должен быть MAC-адрес вашего датчика, но можно придумать любое уникальное сочетание цифр и букв. Главное, чтобы этот идентификатор был действительно уникальным и больше ни у кого такого не было.

    В предпоследней строке timerSet — указываем как часто должны отправляться данные на сервис в секундах. Вообще, рекомендуется отправлять данные не чаще, чем раз в пять минут. Иначе, IP-адрес могут заблокировать. Поэтому указываем 360 т.е. 6 минут.

    В строке запроса    SendToHTTP narodmon.ru,80,/get?ID=XXXXXXXXXXXXXX&T1=[Outdoor#Temperature]&P1=[Outdoor#Pressure]&H1=[Outdoor#Humidity]

    “Outdoor” — это название датчика (из вкладки “Devices”), а “Temperature” (“Pressure”, “Humidity”) — названия значений

    Далее, регистрируемся на сайте https://narodmon.ru Делаем все по инструкции  с сайта.

    Заходим в меню “Профиль” -> “Данные с моего IP”

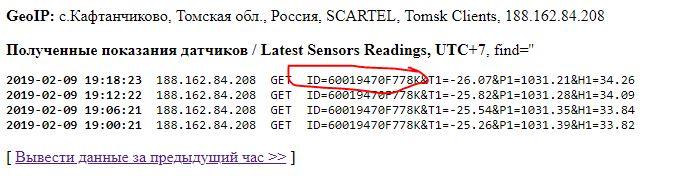

    И если все нормально, то наблюдаем следующую картину

    ID — это придуманный идентификатор (MAC — адрес).

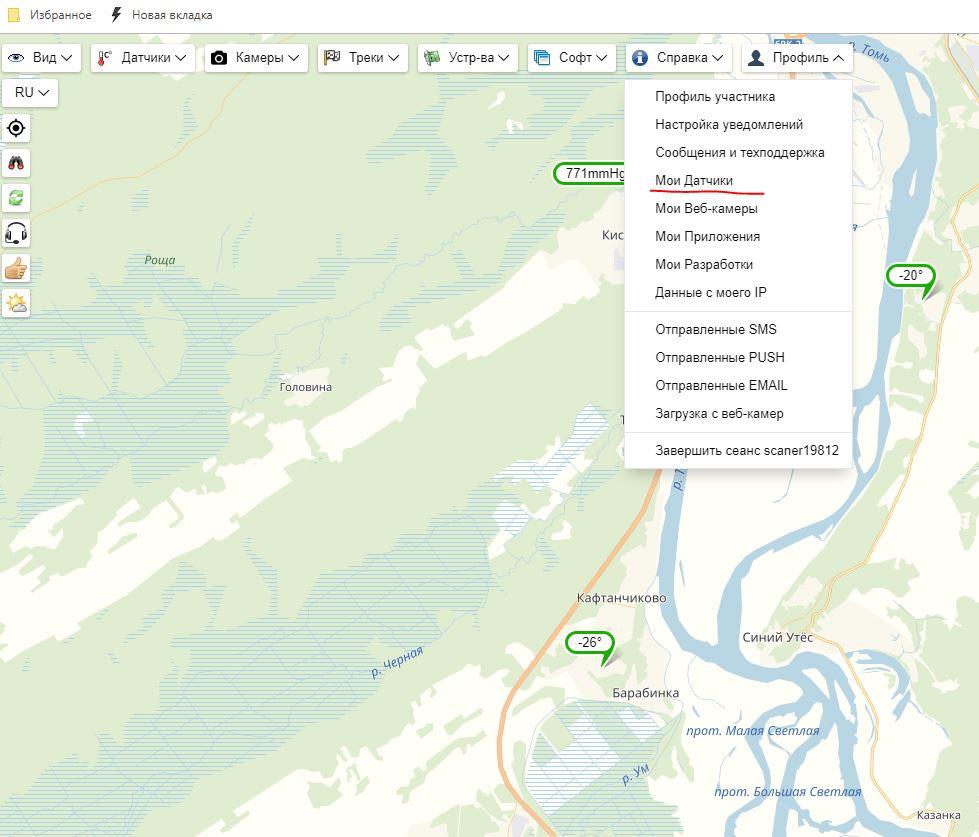

    Значит пора добавить свой датчик на карту. На сайте жмем “Профиль” ->”Мои датчики”

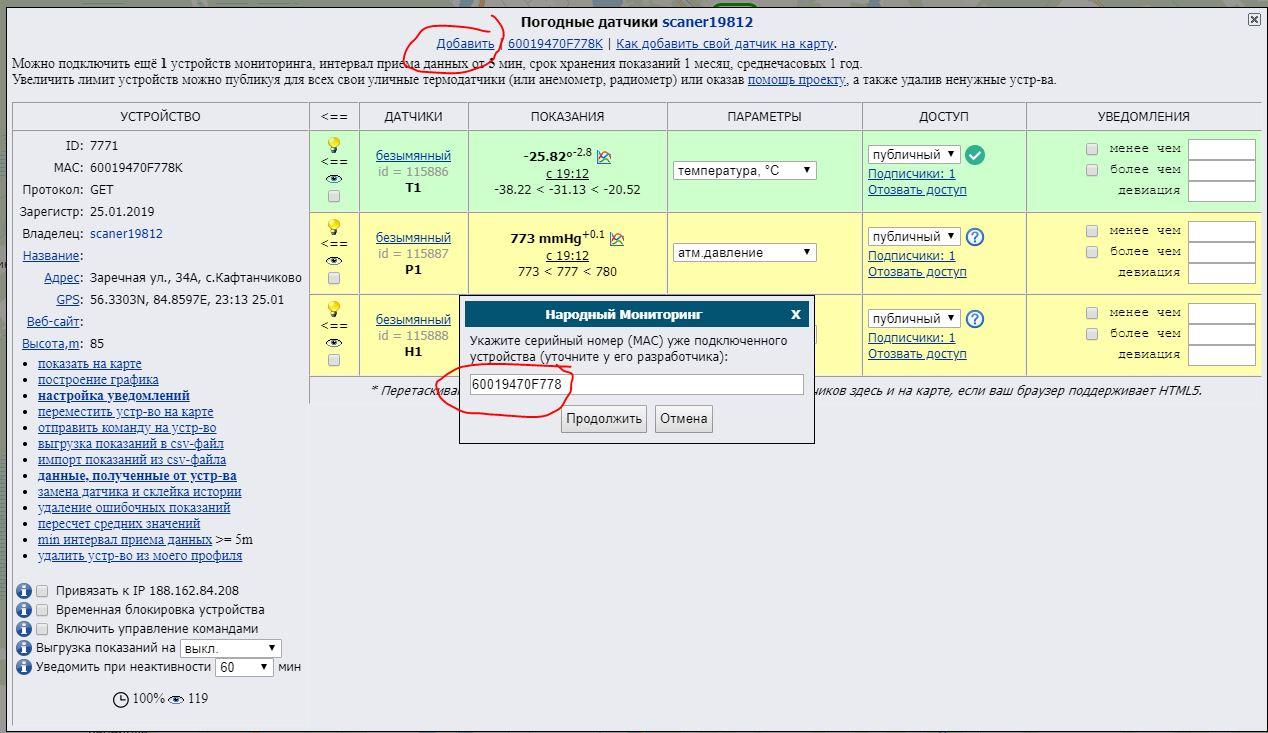

    Жмем “Добавить” и вводим идентификатор датчика

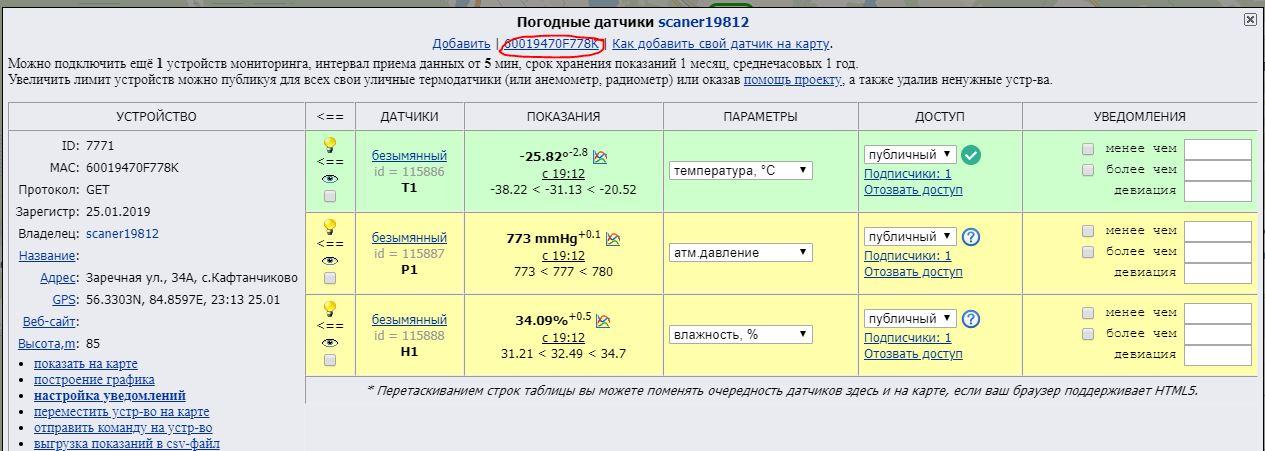

    И наблюдаем информацию с датчика

    Собственно, все.

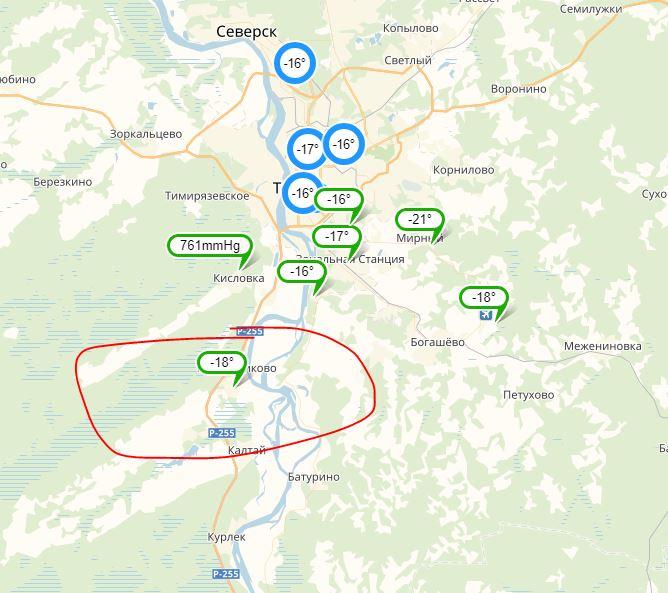

    Теперь на карте есть наш датчик. Через сутки можно его “расшарить” чтобы он был доступен всем желающим.

    Установив приложение “народный Мониторинг” на телефон, можно наблюдать в виджете изменение параметров датчика, практически в режиме “реального времени”.

    обновлено 21.05.2019:

    Добавление датчиков в Domoticz

    Добавление датчиков происходит не совсем прозрачно и в два этапа. На первом этапе создаем датчик в Domoticz и смотрим ID датчика. На втором – прописываем в ESP-датчик контроллер (компьютер на котором «крутится» Domoticz) и IDX датчика.

    Теперь опишу это подробнее

    Этап 1:

    В панели управления Domoticz заходим в меню Setup->Hardware и видим такую картину

    И делаем следующее: в поле «Name» вводим название датчика (можно любое, у меня для примера вписано «hall»). В поле «Type» выбираем тип «Dummy» и жмем кнопку «Add»

    После этого датчик появляется в списке датчиков. Внимательно смотрbм на поле «IDX» и запоминаем его (в данном случае, у датчика «hall» «IDX» равен «4»)

    После, жмем «Create Virtual Sensors» у выбранного датчика и появляется такое окно.

    Тут опять все просто, в поле «Name» вводим название сенсора (как он будет отображаться в списке наших датчиков). И выбираем тип сенсора (т.к. используется датчик температура+влажность+давление то у нас это будет «Temp+Hum+Baro»). Жмем «ОК», переходим на вкладку «Temperature» в Domoticz и можем полюбоваться на красивую картинку с датчика.

    Вот только значений там пока не будет, т.е. все будет по нулям.

    Так что переходим к следующему этапу — настройка ESP-датчика.

    Этап 2:

    Заходим на интерфейс датчика через веб-браузер, идем во вкладку Controllers и заполняем по аналогии, только своими данными. Если в Domoticz устанавливали пароль на вход, не забываем его указать. Так же, не забываем поставить галочку «Enabled»

    Сохраняем и переходим во вкладку «Devices»

    Смотрим столбец IDX и видим, что он не совпадает с тем, что запоминали у нашего датчика в Domoticz. Поэтому жмем кнопку Edit и переходим в настройки сенсора

    Обязательно ставим галочку «Send to Controller». Вводим запомненный IDX датчика из Domiticz, сохраняем настройки. На всякий случай можно перезагрузить ESP.

    Собственно, на этом все, если сделали все правильно и не забыли проставить нужные галочки, то через несколько секунд (иногда придется подождать пару минут) в Domoticz, во вкладке Temperature увидим текущее значение датчика. P.S. Если нажать «звездочку» у датчика, то он будет отображаться на главной странице Domoticz.

    25 комментариев

    1. Imhodom

      Imhodom

      Спасибо. Полезно. И вроде не так уж и сложно )

    2. scaner1981

      scaner1981

      Это еще не все… Дальше будет уже установка домотикза.

    3. nblka

      nblka

      О, круто. Теперь от системы мониторинга до системы управления (вентиляции по уровню CO2, увлажнения по уровню влажности) один шаг! Правда, большой ))

    4. AVANbI4

      AVANbI4

      Спасибо огромное за пополнение моей копилки знаний. Интересная реализация. Такие шурушки я еще не крутил.

    5. scaner1981

      scaner1981

      С учетом того, что EasyEsp можно прошить в «умные розетки Sonoff» или же к NodeMCU подключить реле, то до «включить нагрузку при определенных значениях» — не так уж и далеко. Единственное, управление должно быть централизованным, а то десятком датчиков сложно управлять вручную.
      Так, что ждите продолжения. Скоро про Domoticz выложу. Только там тоже, инструкцию писать дольше, чем устанавливать и настраивать. Устанавливается он вообще одной командой..

    6. scaner1981

      scaner1981

      А насчет сложности.. Я пытался писать прошивку для esp самостоятельно, на Си и в Arduino IDE (сейчас спецы закидают шапками). Научил получать данные с датчиков отправлять данные на сервер через GET. Но, заняло это у меня примерно пол года. Причем я даже близко не приблизился к EasyEsp. Хотя бы потому, что при потере WIFi cсоединения, модуль приходилось перезагружать вручную, а тут — оно само все делает. И даже есть встроенный WatchDog, который перезагружает модуль при зависаниях.
      Есть выражение «рвал на себе волосы» — вот это примерно описывает мое состояние, когда через пол-года ковыряния, я узнал что есть готовая прошивка, которая делает все что мне нужно «из коробки». И для прошивки надо лишь скачать ее на комп и нажать кнопку «прошить».
      Вобщем, впечатлился…

    7. psm

      psm

      круто. респект.
      я тоже вначале кидаюсь врукопашную что-нибудь написать…. трудоемко. чаще всего дописываю))))

    8. Agar

      Agar

      Да. Класс!!! Вот уже и наглядная демонстрация реальности нового времени.
      Я ничего не понимаю в этих «Изи..» и прочих. Но неужели все так просто? Неужели все купить и собрать, следуя инструкции, и все заработает? Или есть еще какие-то сложности, которые опущены?

    9. Макс

      Макс

      Спасибо за просветительство. Забрал статью в избранное )

    10. Pym

      Pym

      Я купил умный дом Xiaomi мониторю пока температуру в отоплении, чтобы быть уведомленным когда котел встал, например. Есть еще датчик протечки воды. Есть розетка которую можно отключить или включить с тлф. Вообще много датчиков разных есть. Мне кажется это проще все намного чем у вас.

    11. scaner1981

      scaner1981

      По поводу сяоми — может и проще. Но, нужно китайское «облако». А что там будет с инетом у китайцев- фиг знает. Моя — работает не зависимо от облаков. Все крутится на моем личном компьютере.
      P.S. умные утройства от сяоми тоже интегрируются в Domoticz Вот список поддерживаемых устройств https://www.domoticz.com/wiki/Hardware

    12. Pym

      Pym

      Вам конечно респект за это, но обычный человек вряд ли это сделает.

    13. vinnipux1982

      vinnipux1982

      У меня стоит умный дом от Livicom.ru.
      Два канала доставки уведомлений (по кабелю через Ethernet + можно вставить сим-карту, тогда ещё и смс-ки слать начинать и звонить и говорить голосом железного человека, что на объекте проблемы), система может работать без облака, облако Российское, отличное приложение для телефона, в системе пока 14 типов устройств, список устройств всегда растет, есть возможность сдавать объект в ЧОП, причем для этого достаточно выбрать в приложении ЧОП и нажать кнопку хочу охраняться. Все датчики по радио, срок службы от одной батарейки производитель заявляет 10 лет, у меня стоят почти год. Есть сценарии: по нажатию (брелок или с телефона), по расписанию, по событию. Всего можно подключить 256 датчиков, создать 64 сценария. Ставится и настраивается система в считанные минуты/часы.

      Умный дом от ксиоми мне не понравился из-за китайского облака, и того что все перестает работать без интернета, плюс плохая локализация.
      Делать самому систему как вы я бы не смог, тупо по ч.ч. не вывезу да и знаний нет по железу. да и вайфай, мне кажется он слишком не надежен.

    14. scaner1981

      scaner1981

      Во-первых, по поводу «обычного человека» — я так и не смог понять, то-ли вы мне льстите, то-ли наоборот… Я считаю себя как раз тем самым, обычным человеком, который может спаять 8 проводков, и записать в модуль готовую прошивку. Скажем так, даже на этом форуме, есть более профессиональные коллеги, которые что мою конструкцию, что программу — разобьют в пух и прах.

      Во-вторых, по-поводу любых «облаков», я считаю, что любой посредник — есть зло. Чем большее количество устройств я могу контролировать самостоятельно — тем система более устойчива. «Облака», что китайское, что русское — это вообще весьма опасная вещь. Лучше, чтобы их вообще не было бы.

      В-третьих, по-поводу что WiFi менее надежен, чем аналоговый радиоканал — это вообще сомнительно.. Что то, что другое — глушится одинаково.

      P.S. не забывайте, что в споре — рождается истина. Я возможно, не вижу тех причин, по которым вам пришлось обратиться к другим устройствам. Если вы считаете, что ваши устройства лучше — опишите их подробнее. Если они действительно хорошие, я думаю, многие возьмут информацию на заметку.

    15. vinnipux1982

      vinnipux1982

      Я писал что всё упирается в человеко часы.
      По поводу вайфая, ну вот смотрите у меня в квартире файфай не везде ловит хорошо, а датчики livicom.ru спокойно можно поставить на 70 метров от приемника и он будет устойчиво передавать данные.
      Припоять 8 проводков и залить прошивку, это не обычный обыватель, далеко не обычный.
      Облака, это будущее, вспомните как появлялись сотовые телефоны, сначала это было очень дорого и все считали их баловством, потом у всех появились кнопочные телефоны, и на рынке стали появляться первые смартфоны, то же многие говорили, что вещь бессмысленная, и нет нечего лучше кнопочной мобилки….а сейчас они у всех…. в общем я не понимаю чем страшны облака. Но они сильно удобны.
      У Livicom.ru облако нужно, что бы настроить и показать вам текущее состояние в доме. Все сценарии и другая логика, крутится у вас в устройстве и при отключении от облака будет работать автономно.

    16. Cardinal

      Cardinal

      хм ) кто-то не зря в технаре учился ))

    17. psm

      psm

      поддержу scanner-а в плане облаков. Это как в старом анекдоте «вам шашечки или ехать?». Самый дорогой ресурс — время, и всякая система не должна его хавать. Поставил — и забыл. Если есть вероятность что когда-то прилетит отказ из облака (а напомню недавний кипишняк когда родной роскомнадзор уложил пол-интернета и «умные» бойлеры отказались работать) — облако долой. Для просмотра достаточно зайти на айпишник своего дома? вот туда и дорога. Выкладывать инфо о погоде в доме на всеобщее обозрение — вообще нарушение безопасности, кто-то например по углекислоте вычислит дома Вы или нет.
      ну и к слову — «умный дом» предполагает наличие у дома ума. То, что имеем — пока похоже на удаленный мониторинг. ну или удаленное управление. ума тут нет. Может его и не надо — боролся недавно с умом в смартфоне, матюкнулся и обрезал в настройках все по самое по оно. Ибо этот ум где его не ждешь задалбывает.

    18. PavelRacing

      PavelRacing

      Вопрос топикстартеру, я сам пока не смог найти ответ, даже в глобальном поиске.

      NodeMcu прошиваю, вайфай сеть ESP_Easy_0 появляется в окружении, но не могу к ней подключиться, запрашивает ключ безопасности от сети, без него не дает подключение, стандартные пароли пробывал, типа 12345678 и тд. не подходят.
      Думал в версии прошивки косяк, пробывал разные, всеравно запрашивает пароль, и с ноутбука и со смартфона.

    19. PavelRacing

      PavelRacing

      Все сделал, прикольная вещь получилась, только я один температурный пока подключил DS18B20.

      Пароль кстати для сети configesp случайно нашел.

    20. scaner1981

      scaner1981

      PavelRacing, действительно, забыл про пароль от WiFi. Он у меня в браузере сохранен, поэтому как-то все мимо пролетало. P.S. На НародныйМониторинг пробовали датчик добавлять? Я там тоже по-памяти писал. Мог накосячить…

      P.P.S. Администрация, добавьте, пожалуйста, пароль для WiFi-сети Esp_Easy_0 в текст статьи. И, если не трудно, замаскируйте MAC-адреса и идентификаторы. А то админы «народного-мониторинга» ругаются на нарушения правил.

    21. PavelRacing

      PavelRacing

      scaner1981, На НародныйМониторинг добавился датчик отлично., все по инструкции.

    22. Аватар

      Ivan

      Скажите как его еще в Domoticz добавить? И как прикрутить вот такой дисплей https://ru.aliexpress.com/item/0-96-IIC-34-43-OLED/32902463963.html?spm=a2g0s.9042311.0.0.7f5e33edt6xdvb

    23. scaner1981

      scaner1981

      Инстуркцию отправил в личку. Скоро сюда добавят. А по-поводу экрана -я не добавлял. Мне достаточно смотреть информацию на экране телефона или компьютера.

    24. Аватар

      Сергей

      сбрасывает подключение. после прошивки захожу на начальную страницу настройки сети ввожу данные — конект. подключается к сети (видно в настройках роутера) на секунду и отключается и так бесконечно. пробовал более ранние прошивки одинаково себя ведет.

    25. Аватар

      Сергей

      на какой плате это 100% работает?

    #489497
    Висариoн4
    Висариoн4
    Хранитель
    • OldSchool Admin

    Работа номер 5)  Хоть уже и было (а этом году), но думаю вопросы еще заданы не все )

    #489500
    ПМ
    ПМ
    Участник
    • Центр

    ничего не поняла

    эта штука как-то реализовалась в быту?

    иначе зачем?

    может ее как-то по другому применять надо?



    #489504
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    ничего не поняла эта штука как-то реализовалась в быту? иначе зачем? может ее как-то по другому применять надо?



    Вы как-то интересовались, чего бы воткнуть в розетку чтобы смотреть напряжение.

    Вот я  воткнул. И теперь смотрю. Из любого места, где есть интернет. Со статистикой за последний год. И не только напряжение в розетке, но и кучу других параметров.



    #489505
    ПМ
    ПМ
    Участник
    • Центр

    а зачем?

    а «смотрите» только у себя или можнете «заглянуть» дистанционно на заказ?

    например — у меня, не?

    #489507
    baseev
    baseev
    Участник
    • Степановка

    Ну как зачем, я на работе и мне интересно или беспокойно, что творится дома, особенно с системой отопления.

    #489509
    Аватар
    mog
    Участник

    Отлично! Здоровская работа )))

    #489515
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    а зачем? а «смотрите» только у себя или можнете «заглянуть» дистанционно на заказ? например — у меня, не?

    Может я не понял вашего намека, но зачем мне наблюдать за вашим домом?

    #489589
    ПМ
    ПМ
    Участник
    • Центр

    неее- я только про напряжение.

    #489597
    Nauka_1
    Nauka_1
    Участник
    • Томск

    К Админу: где кнопка в теме «добавить в избранное»? 🙂

    Так понял, это практически мануал, как сделать это у себя. Еще до внутренней отделки дома все думал: «Надо замутить датчики температуры и утечки воды с отправкой через GSM». Но как обычно руки не доходят, времени в обрез в этом разбираться. Андурино там всякие, микросхемы, чипы. Да и мой уровень владения паяльником — «могу держать в руках» и «вот олово, вот канифоль, могу спаять 2 проводка».

    Работа другого уровня — более техническая. Поэтому, сложно воспринимается. Класс!

    P.S> шуточка про паяльник

    #489598
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    Так понял, это практически мануал, как сделать это у себя. Еще до внутренней отделки дома все думал: «Надо замутить датчики температуры и утечки воды с отправкой через GSM». Но как обычно руки не доходят, времени в обрез в этом разбираться. Андурино там всякие, микросхемы, чипы. Да и мой уровень владения паяльником — «могу держать в руках» и «вот олово, вот канифоль, могу спаять 2 проводка». Работа другого уровня — более техническая. Поэтому, сложно воспринимается. Класс!



    Начните с первой части (той, где отправка на «народный мониторинг»). Если можете спаять четыре проводка — то у вас получится. Дальше-легче, т.к. датчики особо не отличаются друг от друга.. Ну и эту тему можно почитать https://imhodom.ru/forums/topic/samodelnaya-sistema-domashnego-monitoringa-ot-scaner1981-dobavlenie-datchikov/ Там описывается как можно перехватывать информацию с беспроводных датчиков 433МГц от метеостанций.

    #489601
    Висариoн4
    Висариoн4
    Хранитель
    • OldSchool Admin

    К Админу: где кнопка в теме «добавить в избранное»? 🙂

    Кнопку прикрутим, если будет востребована.

    Пока же можно написать в окне сообщения что-то вроде «Добавлю ка я эту тему в Избранное!» и ниже в поле «Метки» написать
    избранное



    #489750
    Аватар
    dusha
    Участник

    Крутая работа, респект!!

    #489877
    Ox
    Ox
    Участник

    Очень интересная работа, коллега! Тоже думаю в эту сторону, но уже после того как построюсь.

    #489898
    user83
    user83
    Участник
    • Барабинка

    Потом КГБ-шники через все это будут подглядывать:)

    Стоящая работа, может когда-нибудь сделаю что то подобное, думал об OwenCloud.

    #489906
    psm
    psm
    Участник
    • Ветеран-3

    я как-то склоняюсь в сторону ПЛК и подобных решений. То есть не только и не столько мониторинг, сколько активные действия по алгоритмам. Ну и выставлять в интернет инфо изнутри своего дома — я против. Ибо дырка в безопасности. Имхо делать сайт дома с авторизацией, заходить  и смотреть чё там как там, можно и поуправлять. А вот инфо об уличной температуре — это пжалста, в общий доступ.

    #491754
    папанькa
    папанькa
    Участник
    • Томск

    Почему не на базе openHAB?

    #491755
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    Почему не на базе openHAB?

    Потому же, почему и не HomeAssistant.

    Личные предпочтения, или даже вопрос выбора религии.

    P.S.Плюс, RTL-свисток и бесперебойник подключаются «из коробки».

    #491758
    Universal
    Universal
    Участник
    • Окраина Степановки

    А видео (Кина) не будет? а то что то непонятно это Всё. Это наверно не для всей аудитории?

    #491761
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    А видео (Кина) не будет? а то что то непонятно это Всё. Это наверно не для всей аудитории?

    Кино тут сложно кино снять.

    Итоговый результат примерно такой, вижу температуру в доме, вижу напряжение в сети и заряд аккумулятора бесперебойника.

    Если сильно хочется можно заставить включать/выключать исполнительные устройства по сценарию или своему желанию (по температуре, времени суток, освещенности, в зависимости от присутствия в радиусе действия WiFi-сети определенного смартфона). Т.е. ограничивается только вашей фантазией.

    Ну и, соответсвенно, статистика любого параметра за определенный период времени

    Вот, например, температура и влажность на улице

    Или напряжение в сети



    Или количество СО2 в спальне. Четко видно, когда супруга  рбенком утром проснулись, когда обеденный сон был, и когда вечером вся семья с работы вернулась.



    #491763
    shadows
    shadows
    Участник

    а что с напряжением? всплески на 400в, ноль отгорает?

    #491764
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    а что с напряжением? всплески на 400в, ноль отгорает?

    Если честно — хз. Всплески, обычно, по ночам. Чаще, тогда, когда холодно или ветер на улице. Несколько раз бывало, что напряжение только на двух фазах есть, на третьей — пусто. На подстанции что-то странное твориться. Надо электриков пытать.

    P.S. Ну и есть, конечно, вероятность, что это бесперебойник так странно замеряет напряжение (он у меня китаец, ему можно). Лично поймать пока не удается т.к. это все бывает ночью. Все остальные приборы (например, холодильники) —  работают нормально. Другой бесперебойник в такие моменты тоже начинает кряхтеть, гудеть и щелкать, но он тупой, его мнение обо всем этом узнать не могу. Т.е. это может кратковременная помеха какая прилетает.



    P.P.S. Частота сети, в эти моменты, кстати, тоже прыгает



    #491765
    killergot
    killergot
    Участник

    честно перечитал всю тему. Круто, технично и прочие междометия, по большому счёту, потому что я бы так не смог. Но! если убрать все восхищения и оценивать с точки зрения заморочек, в сухом остатке будут просто датчики температуры, давления и бесперебойника (серьёзно? зачем его контролировать???) без какого либо воздействия на ситуацию.  Могу предположить, что далее будет развитие и нечто похожее на умный дом, с возможностью управления, но пока сейчас сыро и не ясна цель сего. Как сказали выше «тут своя атмосфера».

    1. Какой смысл замерять температуру по комнатам если нет термостатов и автоматического регулирования?

    2. Зачем замерять напругу в сети? график ради графика.

    3. что будем делать если увидим подыхающий  УПС?

    4. датчик углекислого газа без возможности управления вентиляцией?

    З.Ы. автор молодец, но эта тема вне рамок данного конкурса. Тема «умного дома» не раскрыта!

    #491766
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    бесперебойника (серьёзно? зачем его контролировать???)



    Где-то в начале темы рассказывалось- контролировать бесперебойник необходимо, чтобы знать, пора-ли мчаться домой и заводить генератор, или потерпит еще часа четыре, пока успею с работы приехать… Была пара случаев, когда электричество отключали часов на 10-12,  на улице -25 с ветром, а дома грудной ребенок.  А сейчас сразу видно: после пропажи электричества прошло 4 часа, заряд аккумулятора упал на Х%, следовательно еще Y часов он протянет. Можно спокойно, после работы, забирать детей со школы, не привлекая бабушек-тетушек, и уже по приезду всей толпы домой решать проблему с электропитанием.

    А все остальное — это уже так, мелочи. Пусть будет, потом придумаю что с этим делать.. Благо исполнительные устройства стоят такие же копейки, как и датчики.



    #491768
    scaner1981
    scaner1981
    Модератор
    • Кафтанчиково

    Какой смысл замерять температуру по комнатам если нет термостатов и автоматического регулирования?



    Пример притянут за уши, и, возможно «психологический эффект», но бывало предъявляли что  мне в этой комнате холодно, а в этой —  жарко. Показываешь температуру в комнатах, а там вообще все наоборот, там где жарко — там температура ниже, где холодно — выше. А все из-за того, что там где кажется что холодно — там температура на уровне груди выше, но сквознячок по ногам тянет.  Хочется такое тоже отслеживать и устранять.



    Ну и, самое главное, не забывайте, если это не нужно лично вам, возможно это понадобится кому-то другому.

    Это относится и к замеру напряжения в сети. Вот прям сейчас опять тупой бесперебоник запищал. Чего пищит — никто не знает. Зашел на умный — а он показывает 243В. Перебор. Надо пытать электриков, почему такое происходит. Т.е. я уже знаю что происходит и могу грамотно аргументировать свои хотелки. А то у меня тут раньше умный многотарифный счетчик электронергии, который большую часть зимы показывал ошибку «некорректное напряжение питающей сети» и не считал энергию, а электрики пытались считать по нормативу. А тут, оказывается, что счетчик-то был прав. И надо не счетчик менять, а электриков.

Просмотр 25 сообщений - с 1 по 25 (из 28 всего)

У ВАС ЕСТЬ КОММЕНТАРИЙ? ✍ Пишите, не стесняйтесь!

Да, Но как Вас называть, Коллега??
       ☞ ОТМЕТЬТЕСЬ ЗДЕСЬ ☜
- и приступайте; нам интересно знать Ваше мнение.
