Сделали электрощиток (фото) Подозреваю что с ошибками…

[Wizzi]

shadows wrote:

 я бы больше 16 не рискнул ставить.

И правильно сделаете. Ибо автомат при превышении током номинала отключается далеко не сразу. Поэтому хоть в теории 2.5 кв провод выдерживает 25 А, защищают его автоматом на номинал меньше.

[Алоиз]

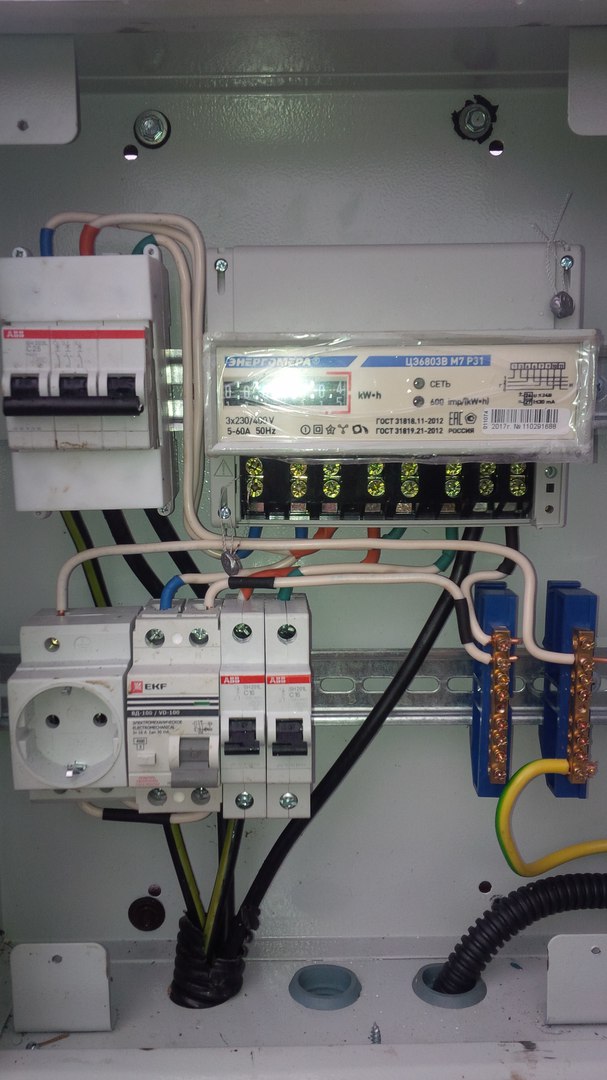

Посмотрите и мой щиток. Делала "фирма"

[shadows]

Алоиз wrote:

Посмотрите и мой щиток. Делала "фирма"



1. Горсети вроде не разрешали СИП заводить в автомат.

2. EKF  вместе с ABB модно )

3.  не видно соединения заземеления и PEN.

4 . Вводный на 15квт, обычно на 32 разрешают ставитью

5. после счетчика ABB на 16А , не понятно зачем, получается мощность режется до 4квт.  Если как резерв под еще розетки, то дешевле было тот же EKF ставить.

[scaner1981]

Алоиз wrote:

Посмотрите и мой щиток. Делала "фирма"



Уже не первый раз замечаю, что электрики в щитках нейтраль обозначают черным цветом, а голубым — фазу.

Интересно, с какой целью так делают? Чтобы ввести в заблуждение вероятного противника?

[yoko]

А СИП разве не вверхнюю часть вводного должен заходить, а снизу на счетчик выходить?  Может конечно это автомат такой (неразборчиво видно обозначения)….

[не admin]

Интересно, бывают ли щитки идеально сделанные?

Даже те, которыми хвались мастера и выкладывали фото — и те содержали какие-нибудь, да ошибки.

[Bobby]

​вот такие щитки стоят в заводских вагон-бытовках. видим имеется УЗО

[Master-krovli.nsk]

А где же ЖЗК?

[kaifsheg]

Синий — НОЛЬ! Натыкайте в это работников. Уж это знать должны. Черный это фаза!

[scaner1981]

kaifsheg wrote:

Синий — НОЛЬ! Натыкайте в это работников. Уж это знать должны. Черный это фаза!

Вижу такое уже не первый раз. У пожилых электриков. Может раньше стандарт по маркировке проводов другой был? Или маразм? А если маразм, то почему настолько заразно?

[kaifsheg]

Раньше синий был фазный. Думаю это не маразм пожилых. т.к. перезапомнить дело не сложное. Это обший пофигизм и глобальная безграмматность. К примеру в Шегарских распред сетях тварится полный бардак. Когда подключали меня и брата (участки рядом), повезло и купили СИП с следующей маркировкой Жёлтая, Красная, Голубая, Черная — полоски. Так мне не получилось их — этих оболтусов переубедить, что чёрный это фаза! матерясь я перекинул в щитке синюю на фазу — чёрную на ноль.

Как то тут на форуме я выкладывал их тварение с выносным счётчиком. Их потом ростехнадзор нагнул как следует. В этом году ещё могу им подгадить. т.к. вместо заземляющего контура, они стальную проволку на 30 см в землю воткнули…



А к данной теме могу ещё два нарушения написать:

1. Счётчик должен быть щите с плюсовой температурой кгруглогодично.

2. Ноль к счётчику подключён не по монтажной схеме завода изготовителя

[shadows]

kaifsheg wrote:

2. Ноль к счётчику подключён не по монтажной схеме завода изготовителя

а можете пояснить что с нолем не так?

[scaner1981]

kaifsheg wrote:

А к данной теме могу ещё два нарушения написать:

1. Счётчик должен быть щите с плюсовой температурой кгруглогодично.



Вроде как этот умеет работать при температуре от -40, до +70

[kaifsheg]

Уметь то умеет. Но ПУЭ говорит другое.

[kaifsheg]

shadows wrote:

kaifsheg wrote:

2. Ноль к счётчику подключён не по монтажной схеме завода изготовителя

а можете пояснить что с нолем не так?



Не всё нормально. Прошу прощения не глянул на сам счётчик. Часто производитель рисует просто отпайку нулевого провода к счётчику. Для опорного сигнала. А тут весь провод заставляют пихать через счётчик.

[baseev]

kaifsheg wrote:

 В этом году ещё могу им подгадить. т.к. вместо заземляющего контура, они стальную проволку на 30 см в землю воткнули…

У меня тоже стальной штырь воткнули в землю, к нему провод. Получается это не заземляющий контур?

[And]

kaifsheg wrote:

Часто производитель рисует просто отпайку нулевого провода к счётчику. Для опорного сигнала.

Не примут скорее всего учет, где ноль отпайкой сделан, даже не смотря на нарисованную таким образом схему. Ведь можно в этом случае отпайку нулевую от шины отболтить и счетчик будет прилично врать.

kaifsheg wrote:

К примеру в Шегарских распред сетях тварится полный бардак. Когда подключали меня и брата (участки рядом), повезло и купили СИП с следующей маркировкой Жёлтая, Красная, Голубая, Черная — полоски. Так мне не получилось их — этих оболтусов переубедить, что чёрный это фаза! матерясь я перекинул в щитке синюю на фазу — чёрную на ноль.

у Горсетей сети так же проложены, черный (без полоски) — ноль.

[kaifsheg]

baseev wrote:

kaifsheg wrote:

 В этом году ещё могу им подгадить. т.к. вместо заземляющего контура, они стальную проволку на 30 см в землю воткнули…

У меня тоже стальной штырь воткнули в землю, к нему провод. Получается это не заземляющий контур?

Замерять надо сопротивление заземления. Тогда будет все ясно.

[kaifsheg]

And wrote:

сети так же проложены, черный (без полоски) — ноль.

Это дело можно понять, когда провод в руки берёшь, а там все цветыне и нет голубого. Таких подавляющее большенство. Но у того чёрта в руке был и голубой провод тоже.

[Ury]

admin wrote:

Кто следующий хочет свой щиток выложить?   не стесняйтесь, выкладывайте здесь

У меня вот такой щиток на стойке. Автоматы сами видете чьи, — ставили энергетики
